Виды ПНД отводов

Благодаря отсутствию коррозии, долговечности, устойчивости к любым эксплуатационным нагрузкам ПНД трубы планомерно вытесняют стальные аналоги в системах водоснабжения, канализации и транспортировки природного газа. Однако при строительстве трубопровода применяются не только трубы, но и другие детали. В частности, отводы, которые обеспечивают изменение направления среды.

В этом материале рассмотрим, какие бывают ПНД отводы, чем они отличаются. Как правильно подобрать отвод для того или иного типа трубопровода.

Используемый материал

Основой всех ПНД отводов является полиэтилен, который имеет разные молекулярные модификации. Они оказывают непосредственное влияние на технические характеристики готового изделия, поэтому существуют различные марки материала. Наиболее распространенные среди них – ПЭ80 и ПЭ100. Обе модификации получили широкое применение в производстве ПНД труб и деталей. Однако ПЭ100 обладает более прочными молекулярными связями, что положительно сказывается на эксплуатационных характеристиках изделий. Именно этот тип полиэтилена используется для строительства газопроводов.

Стандартное соотношение размеров

На прочность пластиковых деталей трубопровода оказывает влияние не только толщина стенок конкретного изделия, но и диаметр. Поэтому для ПНД отводов существует такое понятие, как стандартное соотношение размеров (SDR).

От значения SDR напрямую зависит, какое максимальное рабочее давление выдерживает тот или иной отвод. Приведем параметры соответствия SDR и максимального рабочего давления для полиэтиленовых изделий ПНД ПЭ100:

• SDR 11 (до 16 бар). Представленные детали рассчитаны на работу в магистральных трубопроводных системах водоснабжения или природного газа.

• SDR 13,6 (до 12,5 бар). Напорные системы водоснабжения, оросительные системы.

• SDR 17 (до 10 бар). Применяются для выполнения внутренней разводки труб в сооружениях жилого, коммерческого или производственного фонда.

• SDR 21 (до 8 бар). Эти отводы преимущественно используются в безнапорных системах канализации, водоотвода, дренажа.

• SDR 26 (до 6,3 бар). Безнапорные системы канализации.

Обратите внимание, что здесь представлен показатель SDR для отводов ПЭ100, поэтому для изделий, сделанных из более низких марок полиэтилена, они будут отличаться.

Способ производства

От технологии производства зависит внешний вид ПНД отвода, его максимальный/минимальный диаметр, количество доступных типоразмеров, сфера применения.

Литые отводы

Изготовление отводов осуществляется с использованием технологии литья под высоким давлением. Получаются бесшовные монолитные изделия, характеристики которых отвечают цельной трубе.

Для производства литых ПНД отводов применяется полиэтилен ПЭ100, что придает им максимальной прочности, и позволяет задействовать в трубопроводных системах водоснабжения и природного газа.

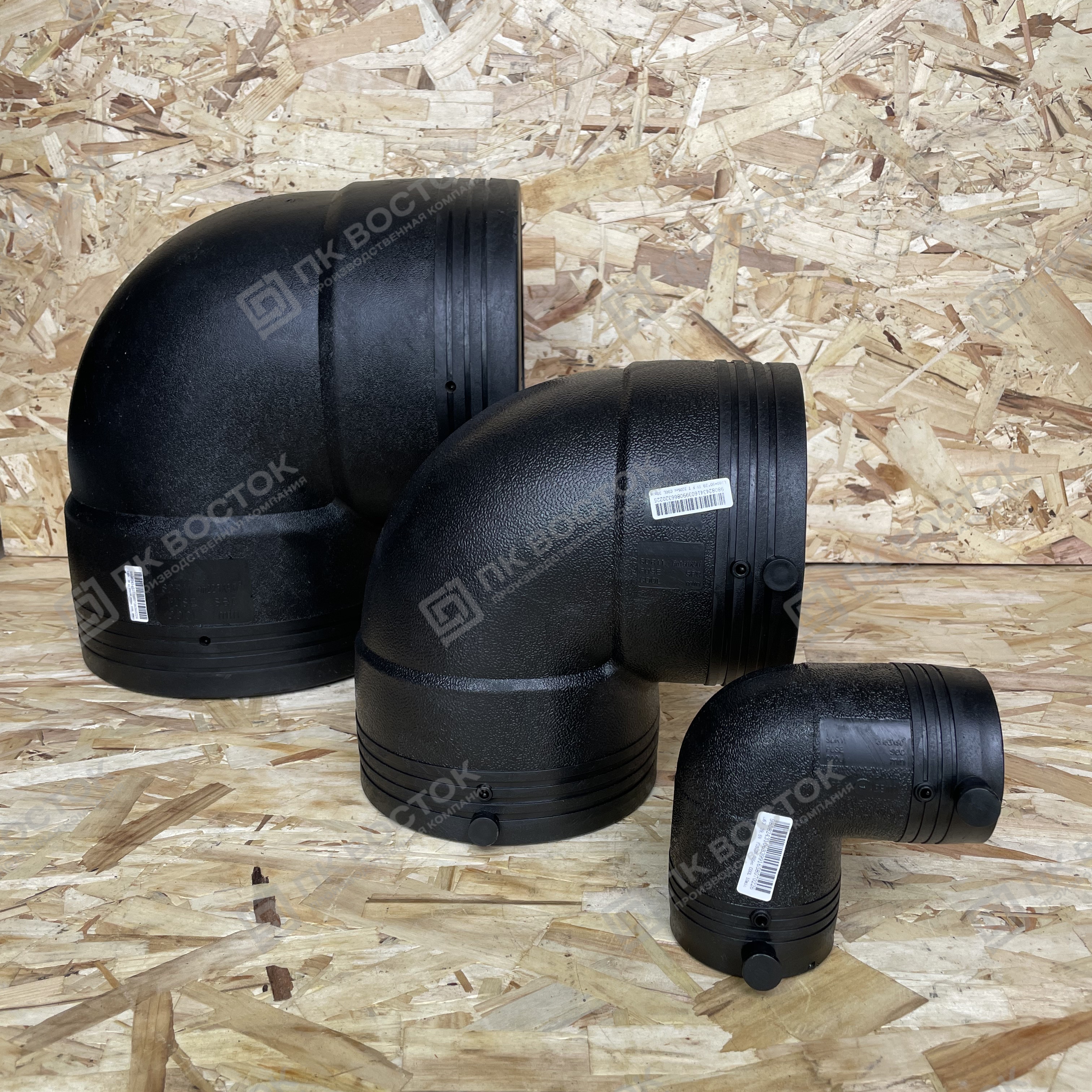

Отводы с закладным нагревательным элементом

Формирование электросварных отводов осуществляется по аналогичной технологии, что и литых. Единственное отличие – в наличии внутри каждой детали резистивной спирали. Последняя при подаче напряжения нагревает стенки изделия до температуры плавления и дальнейшего сваривания на трубе.

Электросварные отводы обладают высокой герметичностью, поэтому являются стандартным видом соединения для газовых ПНД трубопроводов. Кроме этого, они отличаются простотой монтажа. Все, что необходимо для установки – наличие сварного аппарата для электросварных полиэтиленовых муфт.

Сварные отводы

Детали, выполненные из отдельных элементов ПНД труб, соединенных между собой методом контактно-стыковой сварки. Эти отводы отличаются наибольшим разнообразием доступных диаметров и углов поворота. Однако в соответствии с требованиями ГОСТ они имеют ограниченные сферы применения. Сварные ПНД отводы преимущественно используются в сетях водоснабжения, дренажа и канализации.

Фланцевые отводы

Отводы из полиэтилена низкого давления, оборудованные фланцем, являются оптимальным решением, когда к ПНД трубе необходимо подключить трубопроводную арматуру или другое оборудование. Конструктивно они состоят из плоского фланца, который надевается на отрезок трубы, и приваренной втулки. Подключение отвода к трубопроводу осуществляется с помощью болтов и гаек, а герметичность обеспечивается за счет прокладки между втулками двух деталей.

Сводная таблица основных параметров ПНД отводов разного исполнения

Завод полимерных фитингов ПК Восток производит полиэтиленовые отводы в соответствии со стандартом ТУ 22.21.29-002-03448534-2022 / ТУ 2248-001-27983696-2019.

Преимущества сотрудничества с ПК «Восток»

ПК «Восток» является непосредственным производителем труб и деталей из полиэтилена низкого давления. Поэтому при сотрудничестве с компанией вы получаете следующие выгоды:

• Стоимость изделий. Прямые поставки от производителя гарантируют отсутствие дополнительных наценок.

• Гарантия качества. Вся продукция сертифицирована и изготавливается в соответствии с ГОСТ и техническими условиями.

• Широкий выбор. В ассортименте представлены отводы разных размеров, вплоть до диаметра 1200 мм.

• Наличие товара. Большие складские запасы обеспечивают быструю отгрузку.

• Удобная доставка. Организация отправки по России, включая быструю доставку по Москве за 2 дня.

Для бесплатной консультации касательно выбора отвода свяжитесь с менеджером компании удобным для вас способом.
