Чугунные фланцевые фитинги ВЧШГ: виды, характеристики и применение

Чугунные фланцевые фитинги применяются для соединения, разветвления, изменения направления и диаметра трубопроводов. Благодаря фланцевому способу монтажа фасонные детали удобно устанавливать, демонтировать и обслуживать, что особенно важно для инженерных сетей, рассчитанных на длительную эксплуатацию.

Фланцевые фитинги из высокопрочного чугуна востребованы при строительстве и реконструкции систем водоснабжения, водоотведения, пожаротушения и различных технологических трубопроводов. В зависимости от назначения используются кресты, отводы, тройники, переходы и патрубки.

Изделия рассчитаны на Ру10. Корпус изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Присоединительные и габаритные размеры соответствуют ГОСТ 5525-88, что обеспечивает совместимость с ранее смонтированной арматурой и участками сетей.

Что такое чугунные фланцевые фитинги?

Фланцевый фитинг — это фасонная деталь трубопровода с присоединительными фланцами. С помощью таких элементов можно собрать трубопровод сложной конфигурации, подключить дополнительные ветви, изменить направление потока или соединить участки с разными диаметрами.

В отличие от неразъемных способов соединения фланцевый узел можно разобрать при проведении ремонта или технического обслуживания. Ответная сторона соединения — фланец по ГОСТ 33259-2015. Герметичность обеспечивают уплотнительная прокладка и равномерная затяжка болтового крепежа.

В зависимости от конфигурации трубопровода и поставленной задачи применяются разные виды фасонных деталей.

Какие фланцевые изделия ВЧШГ представлены в ассортименте?

Основные виды продукции включают:

• кресты фланцевые чугунные КФ — для разделения потока по четырем направлениям;
• отводы фланцевые чугунные УФ — для изменения направления трубопровода;
• переходы фланцевые чугунные ХФ — для соединения труб разных диаметров;
• тройники фланцевые чугунные ТФ — для устройства ответвлений от основной линии;
• патрубки ПФГ «фланец — гладкий конец» — для соединения фланцевого участка с гладким концом трубы.

Все перечисленные разновидности относятся к фланцевым соединительным деталям и применяются в зависимости от конфигурации и технических требований конкретной системы.

Крест фланцевый чугунный КФ

Крест КФ используется в узлах, где требуется разделить или объединить потоки сразу по четырем направлениям. Такая фасонная деталь позволяет организовать несколько ответвлений от одной точки и сократить количество отдельных соединений.

Кресты применяются в системах водоснабжения, пожаротушения и технологических трубопроводах. Фланцевое исполнение позволяет надежно соединить изделие с трубами, арматурой и другим оборудованием, а при необходимости выполнить демонтаж узла.

Корпус изделия изготавливается из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Такой материал сочетает механическую прочность с устойчивостью к эксплуатационным нагрузкам. Защитное цементно-песчаное покрытие (ЦПП) дополнительно повышает стойкость поверхности к воздействию окружающей среды.

Кресты КФ выпускаются с условными проходами от Ду 50х50 до Ду 600х600 мм. Номинальное рабочее давление — Ру10.

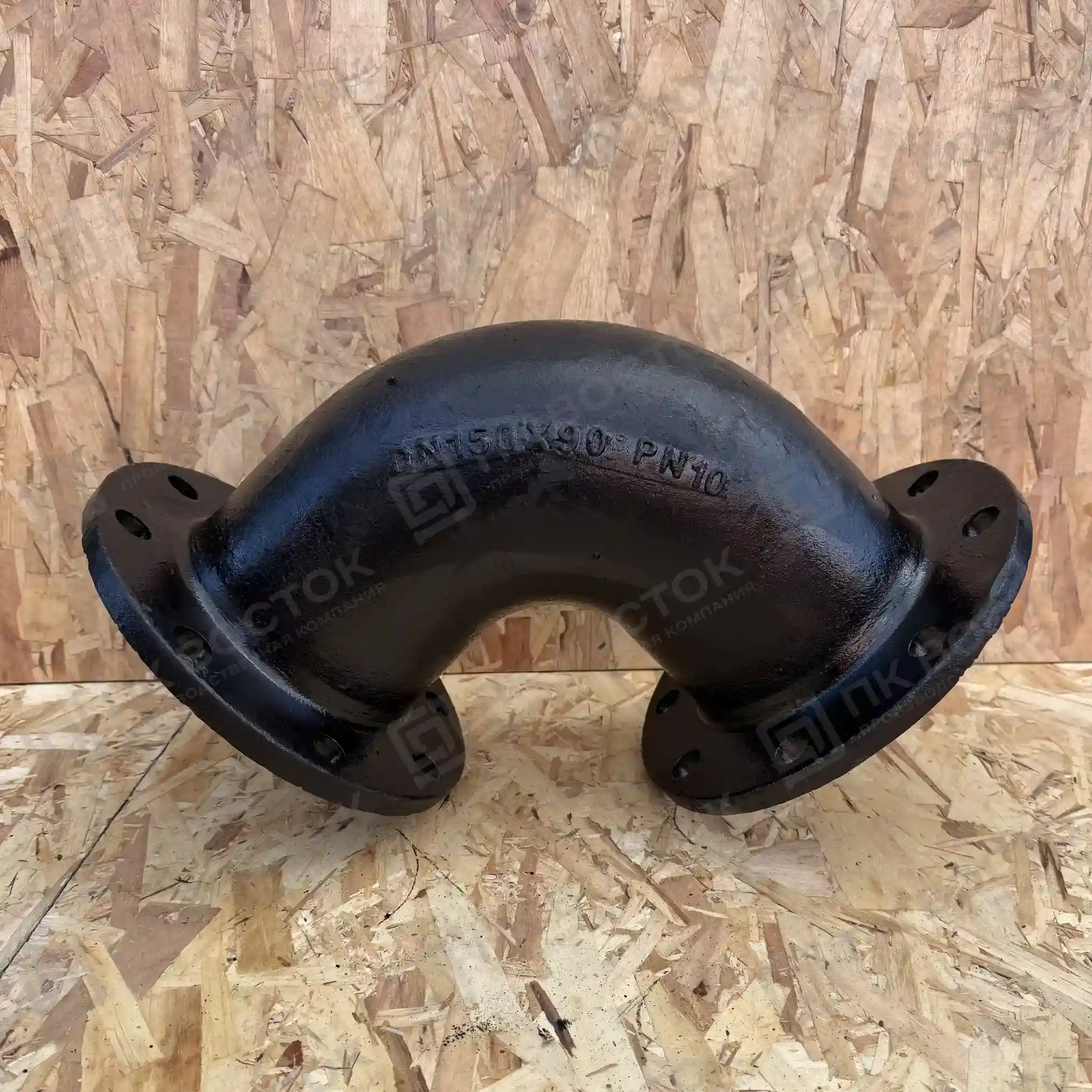

Отвод фланцевый чугунный УФ

Отвод УФ, также называемый фланцевым коленом, предназначен для изменения направления трубопровода. Стандартное исполнение предусматривает поворот потока на 90°.

Фланцевые отводы применяются при строительстве и реконструкции систем питьевого и технического водоснабжения, канализации, водоотведения, а также промышленных трубопроводов.

Литая конструкция обеспечивает необходимую прочность изделия, а фланцевые соединения позволяют быстро выполнить монтаж и при необходимости разобрать узел. Для защиты от воздействия рабочей среды и окружающей среды может использоваться цементно-песчаное покрытие.

Отводы УФ представлены диаметрами от 50 до 600 мм. Рабочее давление — Ру10 (PN10).

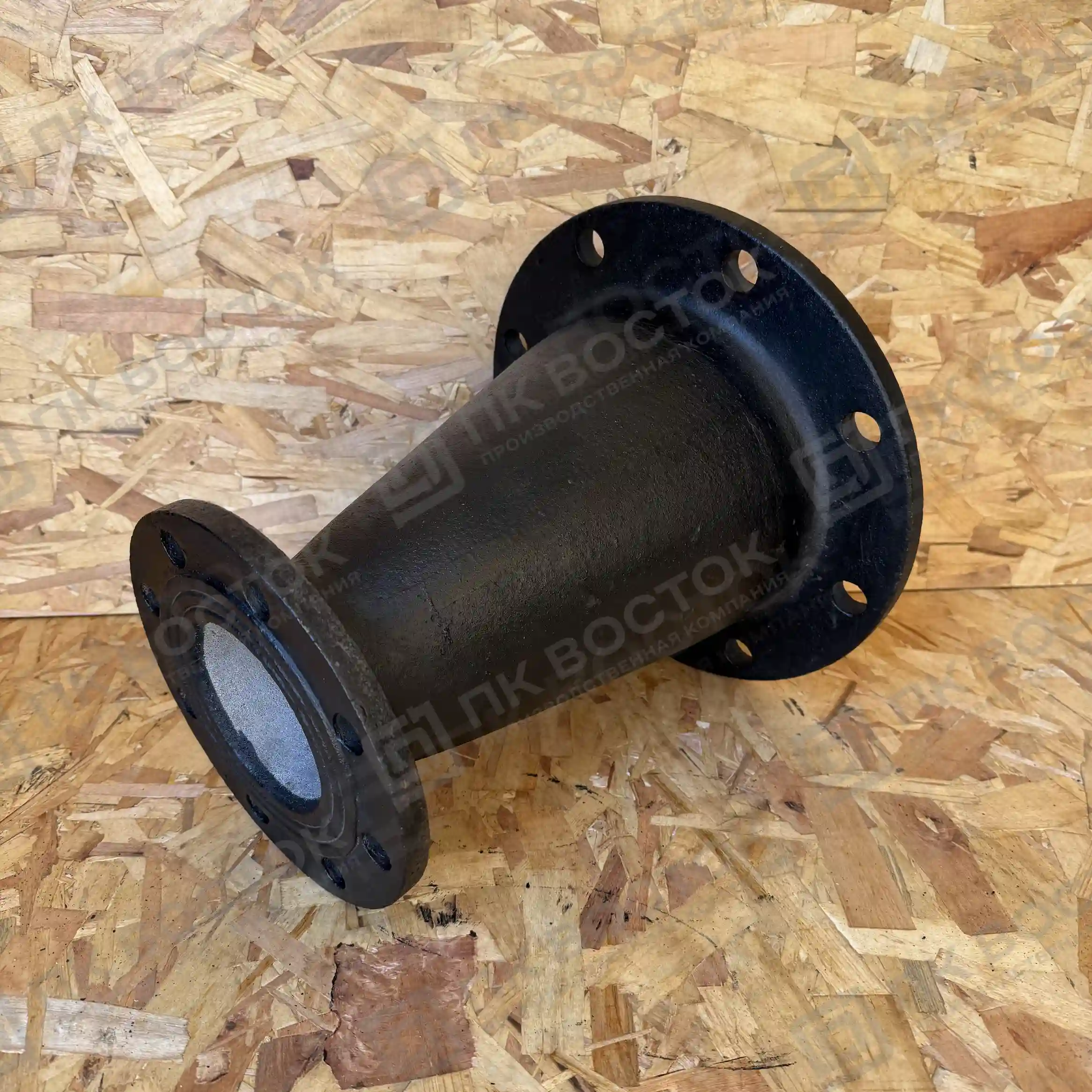

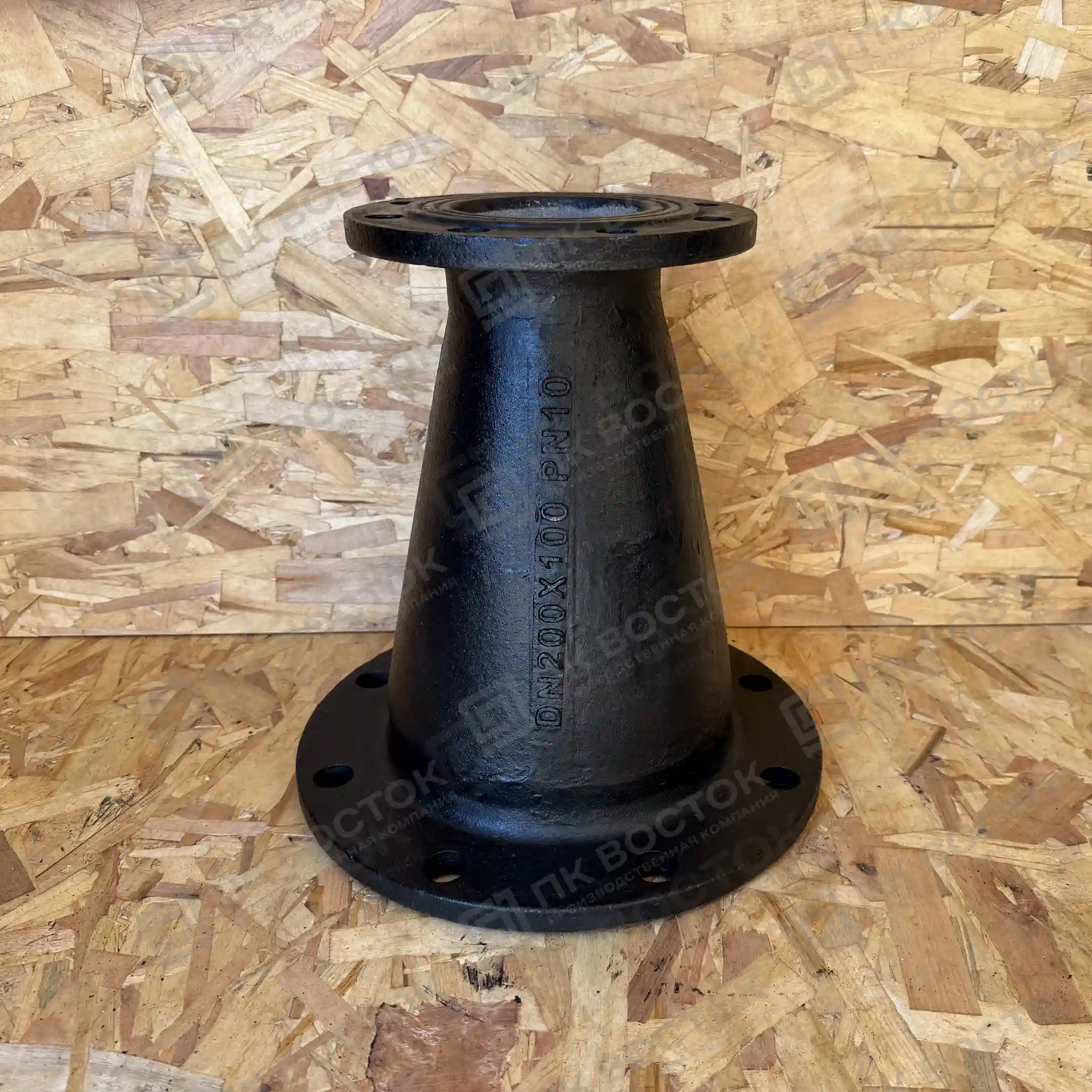

Переход фланцевый чугунный ХФ

Переход ХФ применяется в местах, где необходимо соединить трубопроводы с разными условными диаметрами. Фасонная деталь обеспечивает плавное изменение проходного сечения без необходимости использовать несколько соединительных элементов.

Переходы востребованы при монтаже систем хозяйственно-питьевого и технического водоснабжения, канализации, водоотведения и технологических трубопроводов.

Фланцевое исполнение особенно удобно для инженерных сетей, где требуется возможность периодического демонтажа оборудования или отдельных участков трубопровода.

Диапазон размеров переходов ХФ — от 80х50 до 500х200 мм. Номинальное давление — Ру10 (PN10). Материал — высокопрочный чугун ВЧШГ. Внутри - цементно-песчаное покрытие.

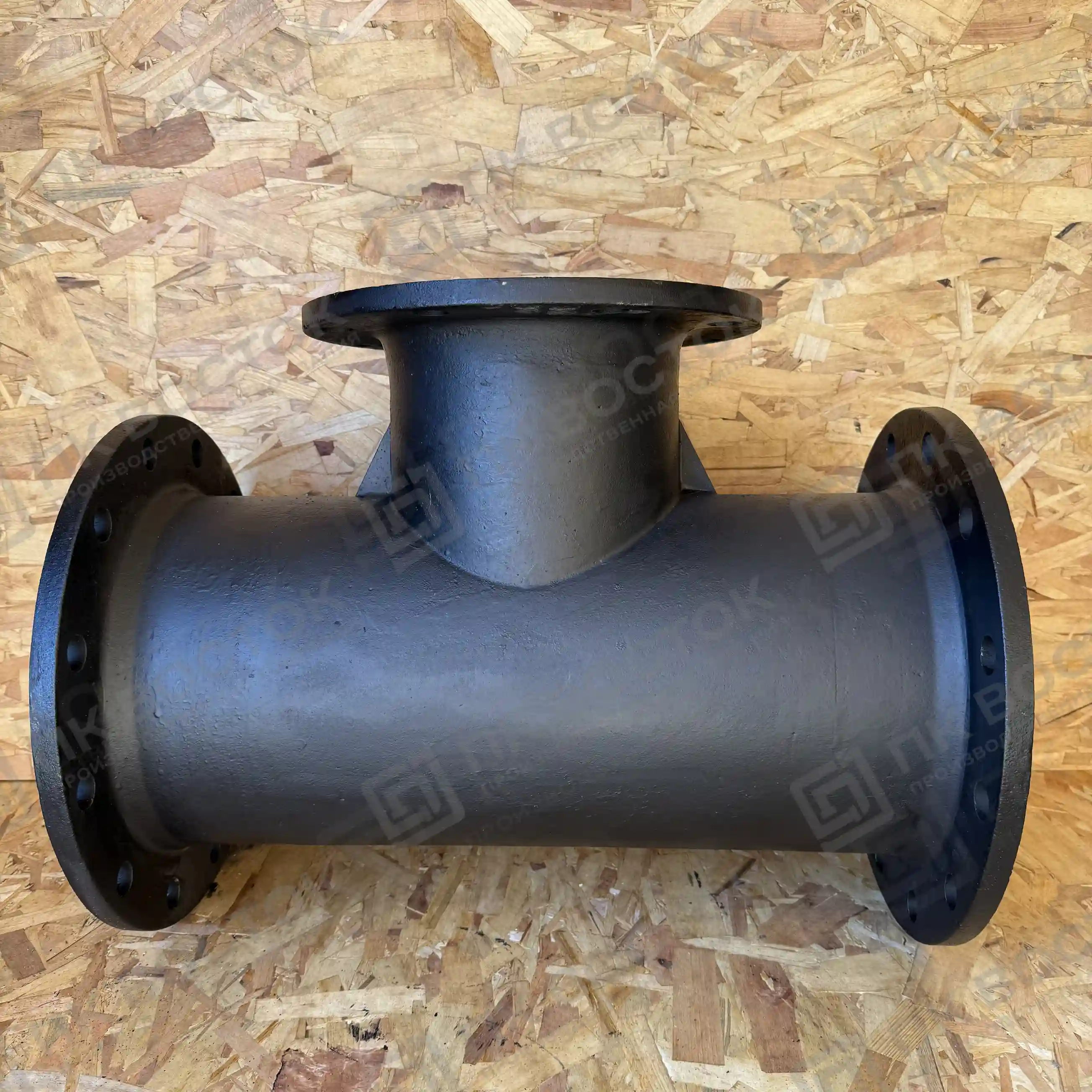

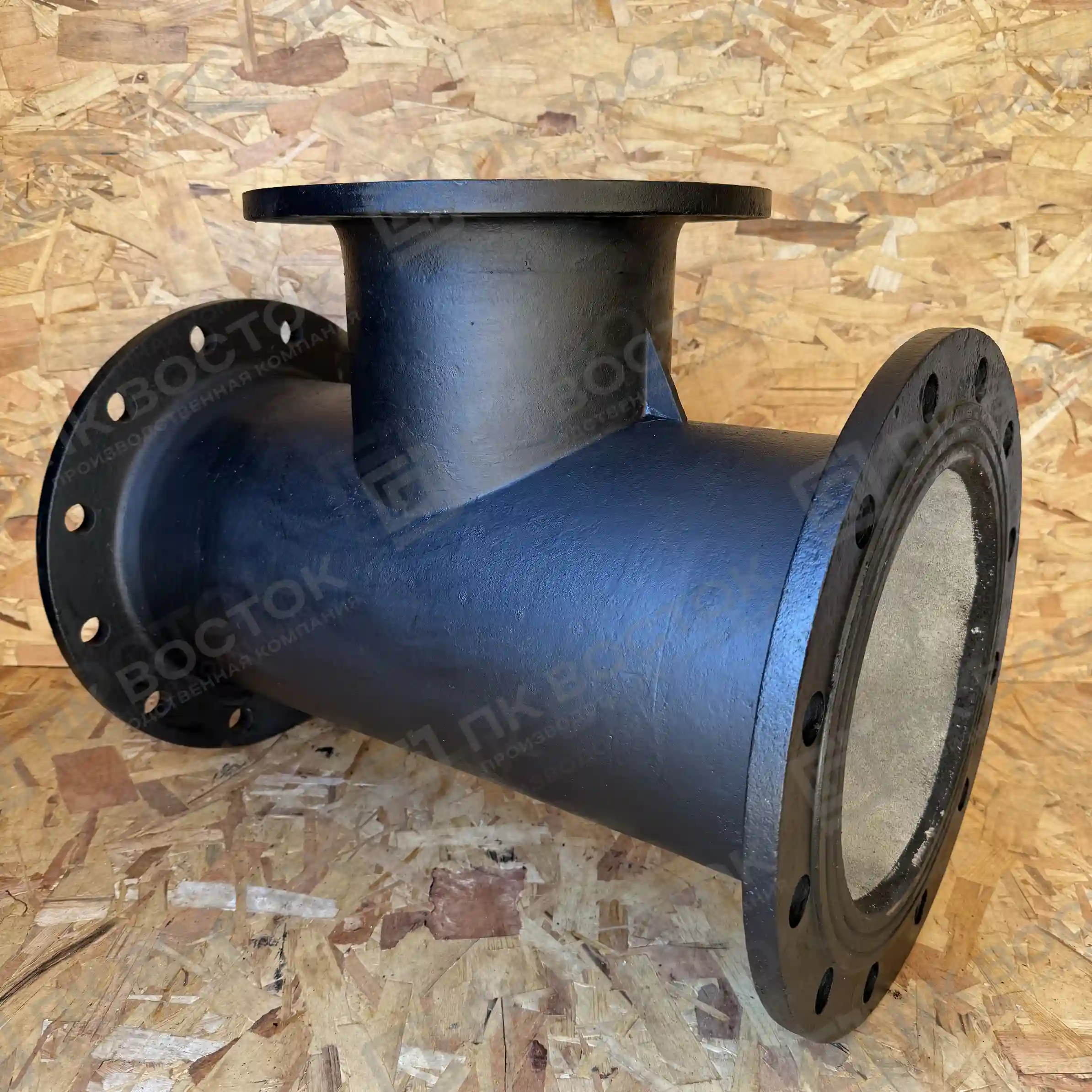

Тройник фланцевый чугунный ТФ

Тройник ТФ предназначен для устройства ответвления от основной магистрали. В стандартной конструкции боковой отвод расположен под углом 90°, что позволяет подключать дополнительную ветку трубопровода без сложных монтажных решений.

Фланцевые тройники используются в распределительных узлах водоснабжения, системах пожаротушения и технологических линиях. Они позволяют подключать дополнительные участки сети, оборудование и арматуру.

Корпус выполняется из высокопрочного чугуна ВЧШГ, внутри - ЦПП (цементно-песчаное покрытие). Фланцевые присоединения рассчитаны на использование стандартных прокладок и болтового крепежа, поэтому обслуживание соединения не требует демонтажа соседних участков трубопровода.

В зависимости от исполнения тройники представлены в широком диапазоне типоразмеров — от Ду 50х50 до Ду 800х500 мм.

Патрубок ПФГ «фланец — гладкий конец»

Патрубок ПФГ используется для соединения фланцевого участка трубопровода с гладким концом трубы. Такая конструкция позволяет объединять различные способы присоединения оборудования и трубопроводных элементов в одной системе.

Патрубки ПФГ применяются при подключении задвижек, затворов, насосного оборудования и другой трубопроводной арматуры. Фланцевая сторона соединяется с ответным фланцем с помощью болтов и уплотнительной прокладки. Гладкий конец предназначен для соединения с трубой через муфту или раструб. Типовое решение — связка патрубка ПФГ с фланцевой муфтой ПФРК при переходе на полиэтиленовый или стальной трубопровод.

Патрубки изготавливаются из высокопрочного чугуна ВЧШГ. В представленном ассортименте изделия имеют диаметры от 100 до 400 мм и рассчитаны на давление Ру10 (1,0 МПа).

Преимущества чугунных фланцевых фитингов

Выбор фасонных деталей напрямую влияет на надежность трубопроводной системы. Чугунные фланцевые фитинги имеют ряд эксплуатационных особенностей, благодаря которым их используют в ответственных инженерных сетях.

• Высокая механическая прочность. ВЧШГ хорошо подходит для эксплуатации в условиях значительных механических нагрузок.
• Надежность фланцевых соединений. Болтовое соединение с прокладкой обеспечивает герметичность узла при правильном монтаже.
• Ремонтопригодность. Фланцевое соединение можно разобрать для замены прокладки, арматуры или отдельного элемента.
• Долговечность. Чугунные фасонные детали рассчитаны на продолжительную эксплуатацию при соблюдении требований проекта и условий применения.
• Устойчивость к износу. Материал и защитные покрытия помогают сохранять эксплуатационные свойства изделий при длительной работе трубопровода.
• Универсальность. Различные типы фитингов позволяют собрать трубопровод практически любой конфигурации.
• Совместимость с трубопроводной арматурой. Фланцевое исполнение удобно для подключения задвижек, насосов, затворов и другого оборудования.

Где применяются фитинги ВЧШГ?

Фасонные детали используются на объектах, где необходимы прочные и обслуживаемые соединения трубопроводов.

• системы хозяйственно-питьевого водоснабжения;
• сети технического водоснабжения;
• системы пожаротушения;
• канализация и водоотведение;
• промышленные и технологические трубопроводы;
• инженерные сети объектов ЖКХ;
• насосные станции и водопроводные узлы;
• системы с трубопроводной арматурой и измерительным оборудованием.

Конкретная область применения определяется характеристиками рабочей среды, параметрами трубопровода и требованиями проектной документации.

Почему фланцевое соединение удобно для эксплуатации?

Одно из главных преимуществ фланцевых фитингов — возможность разборки соединения. При необходимости технического обслуживания не требуется вырезать участок трубопровода или выполнять сварочные работы.

После отключения соответствующего участка системы можно демонтировать соединение, заменить прокладку, арматуру или фасонную деталь и вновь собрать узел. Это особенно удобно для промышленных объектов, насосных станций и сетей водоснабжения, где простой оборудования необходимо свести к минимуму.

При монтаже важно использовать совместимые фланцы, прокладки и крепеж, а также соблюдать требования проектной документации к затяжке болтов и герметичности соединения.

Как выбрать чугунный фланцевый фитинг?

При подборе фасонной детали для проекта необходимо учитывать не только диаметр трубы. Для правильного выбора рекомендуется проверить несколько параметров:

• тип изделия и его назначение;
• условный проход основной трубы и ответвления;
• рабочее давление — для представленной продукции Ру10;
• материал корпуса;
• тип фланцевого присоединения;
• характер рабочей среды;
• наличие защитного покрытия;
• требования проектной документации;
• совместимость с установленной трубопроводной арматурой.

Если необходимо изменить направление трубопровода, выбирают отвод УФ. Для создания ответвления применяется тройник ТФ, для четырех направлений — крест КФ. Когда требуется соединить трубы разных диаметров, используется переход ХФ, а для перехода от фланцевого присоединения к гладкому концу — патрубок ПФГ.

При закупке для строительного или промышленного объекта наличие нормативной документации особенно важно: это позволяет проверить соответствие поставляемых изделий требованиям проекта и обеспечить совместимость элементов трубопроводной системы.

Почему стоит заказать продукцию у нас?

При комплектации строительного объекта важно получить не только подходящие по характеристикам изделия, но и понятные условия поставки. Мы работаем с широким ассортиментом трубопроводной продукции и помогаем подобрать необходимые фасонные детали под конкретную задачу.

Наши преимущества:

• Более 10 000 позиций: чугунные и стальные фасонные части, фланцы, запорная арматура, фитинги ПЭ Ду20–1400 — в наличии и под заказ.
• Наличие востребованных типоразмеров позволяет быстрее комплектовать строительные и монтажные объекты.
• Паспорт качества и сертификат соответствия отгружаем вместе с товаром.
• Оперативная отгрузка помогает не задерживать монтажные работы из-за отсутствия комплектующих.
• Доставка по всей России — организуем доставку в любой регион транспортными компаниями. До терминала ТК - бесплатно.
• Помощь в подборе — специалисты помогут определить необходимый тип фитинга, диаметр и исполнение по параметрам трубопровода.
• Комплексная поставка — можно заказать необходимые фасонные детали для одного объекта в рамках одной поставки.

Если вы комплектуете объект водоснабжения, канализации, пожаротушения или промышленного назначения, предоставьте специалистам перечень необходимых изделий или проектную спецификацию. Мы поможем проверить типоразмеры, уточнить наличие и подготовить предложение по стоимости и срокам поставки.

Оставьте заявку по телефону 8 800 350-94-04 или почте zakaz@pcvostok.ru — поможем подобрать необходимые фасонные части и организуем поставку в удобные для вас сроки.
