Затворы чугунные

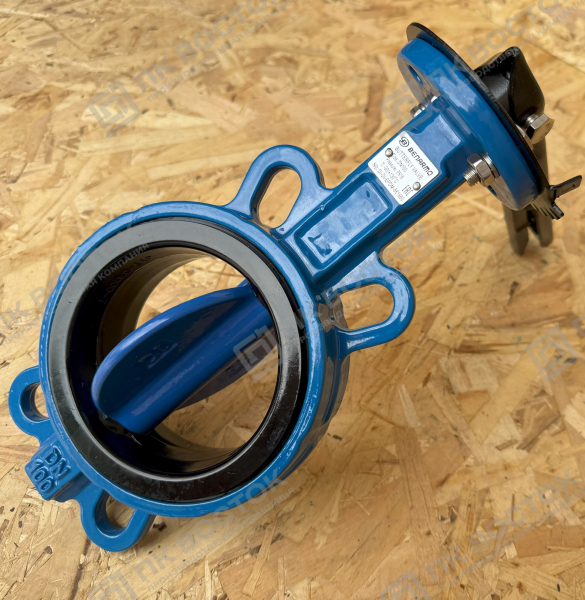

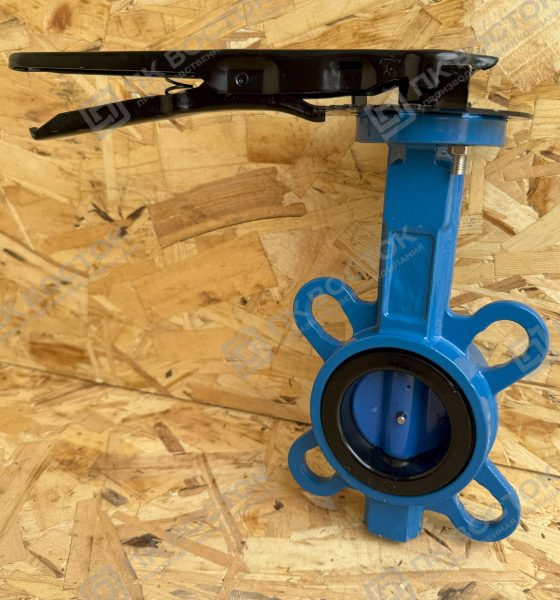

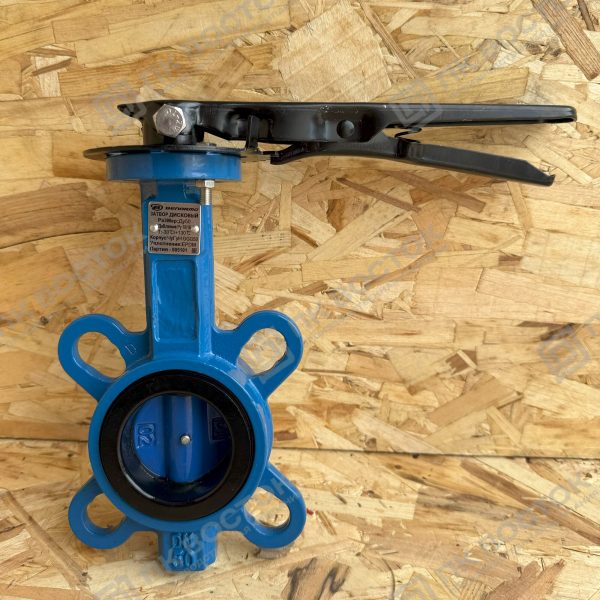

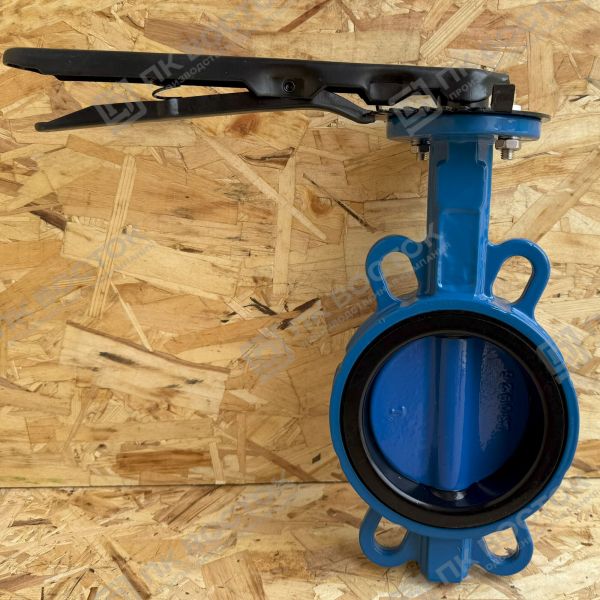

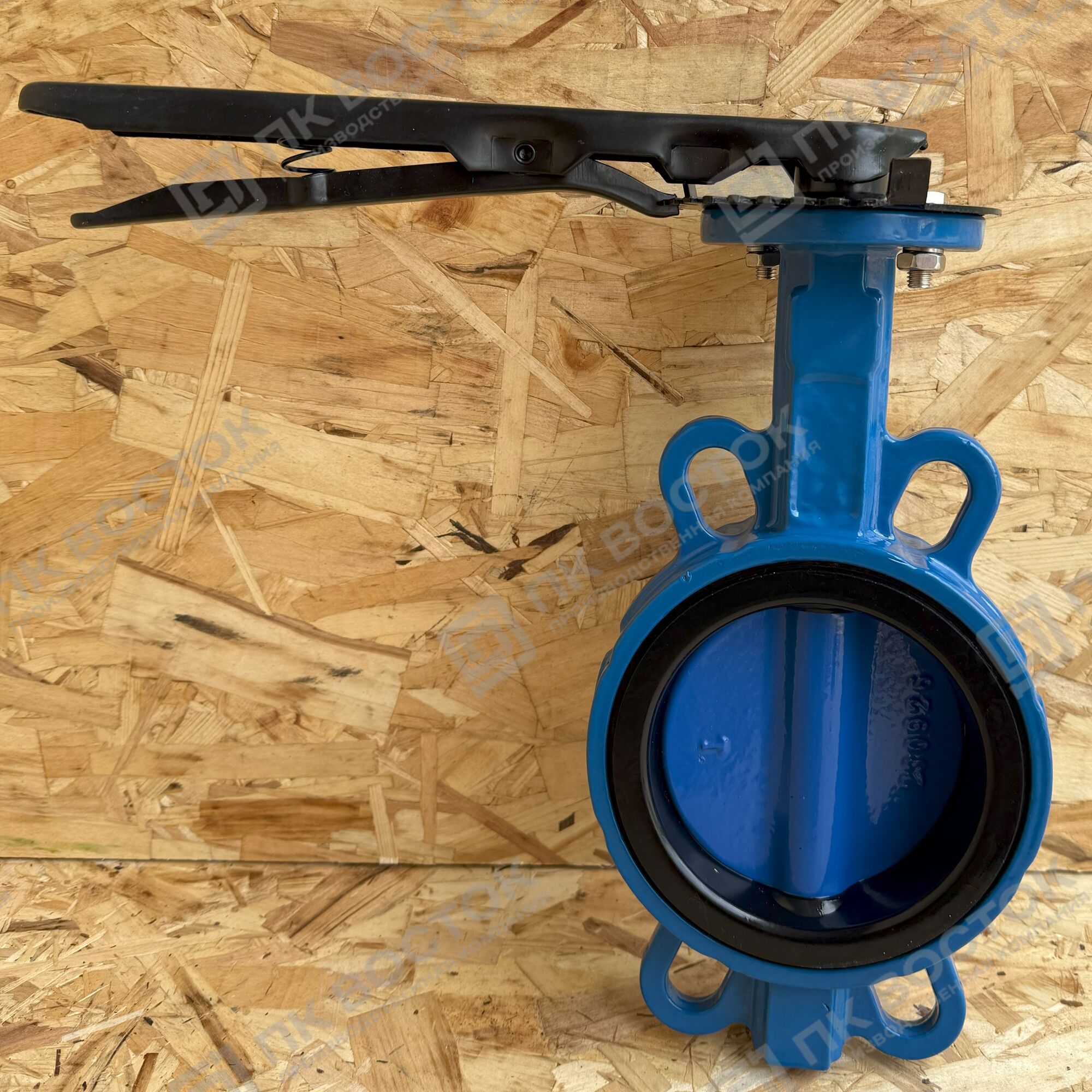

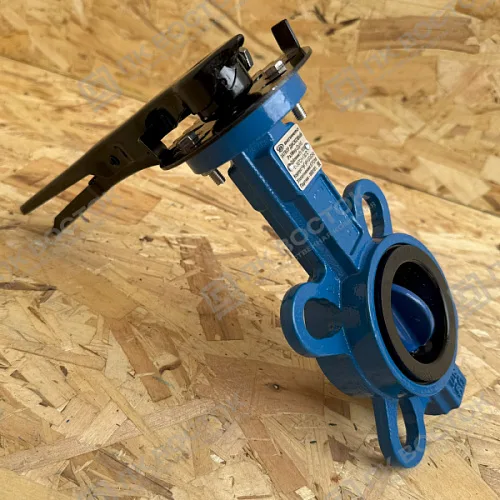

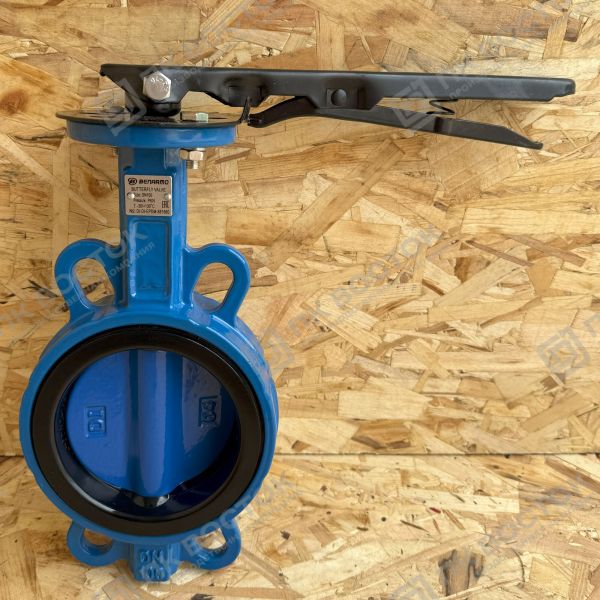

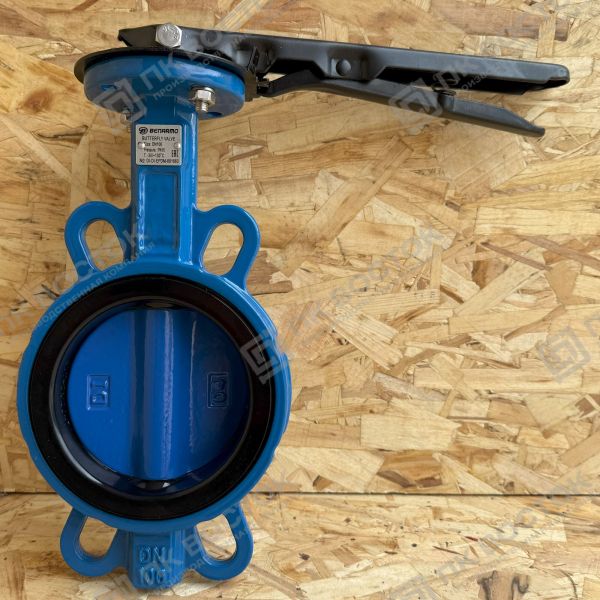

Затворы поворотные дисковые межфланцевые Benarmo предназначены для надежного перекрытия и регулирования потоков рабочей среды в трубопроводах с водой, технологических линиях и системах отопления. Конструкция обеспечивает герметичность класса «А» и плавное управление потоком за счет вращения запорного диска.
Назначение и сфера применения
Дисковые межфланцевые затворы применяются для:
- Систем водоснабжения и отопления;
- Технологических трубопроводов в промышленности;
- Регулирования потоков горячей и холодной воды при температуре до 130 °C;
- Обеспечения надежной герметичности и удобного управления потоком.
Конструкционные особенности
- Корпус из высокопрочного чугуна ВЧШГ (GGG50) обеспечивает прочность и долговечность;
- Запорный диск из нержавеющей стали (SS316) или GGG50 для надежного перекрытия;
- Мягкая EPDM манжета и NBR уплотнительное кольцо гарантируют герметичность;
- Верхний и нижний штоки из нержавеющей стали предотвращают коррозию и износ;
- Втулки из PTFE снижают трение и упрощают эксплуатацию;
- Возможность управления ручным редуктором или электроприводом;
- Межфланцевое соединение по стандарту ГОСТ 33259-2015/EN 1092-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип присоединения | Межфланцевый |
| Материал корпуса | Высокопрочный чугун ВЧШГ (GGG50) |
| Диаметр (DN) | 40–800 мм |
| Рабочее давление | До 1,6 МПа |
| Температура рабочей среды | До 130 °C |
| Температура окружающей среды | От –25 °C до +70 °C |
| Управление | Ручное, механический редуктор, электропривод |
| Класс герметичности | А (ГОСТ 9544-2015) |
| Материал запорного диска | Нержавеющая сталь (SS316) / GGG50 |
| Материал уплотнительной манжеты | EPDM |
| Материал втулки | PTFE |
| Материал верхнего штока | Нержавеющая сталь (SS420) |
| Материал нижнего штока | Нержавеющая сталь (SS410) |
| Производитель | Benarmo |
Преимущества
- Высокая герметичность класса «А»;
- Прямоточный поток с низким гидравлическим сопротивлением;
- Компактная и надежная конструкция для различных трубопроводов;
- Долговечность благодаря высокопрочному чугуну и нержавеющей стали;
- Сертифицирован и сопровождается паспортом качества.
Монтаж и эксплуатация
Установка затвора производится между фланцами трубопровода с использованием прокладок. Крепление болтами обеспечивает герметичное соединение. После монтажа рекомендуется провести проверку на герметичность и опрессовку перед вводом в эксплуатацию.
