Косая фланцевая ревизия-тройник ПНД ПЭ100 (45°) предназначена для обеспечения удобного доступа к внутренней полости трубопровода, прокладываемого под углом. Изделие используется для осмотра, очистки и технического обслуживания трубных систем из полиэтилена низкого давления. Угол отвода 45° обеспечивает плавное подключение и минимизирует гидравлическое сопротивление потоку. Возможно использование в напорных системах.
Области применения:
Отличие косой ревизии от прямой:
Косая конструкция под углом 45° используется в местах изменения направления потока или на участках с ограниченным пространством. Она облегчает проведение профилактических работ, не нарушая целостность магистрали и снижая риск гидроударов при прочистке.

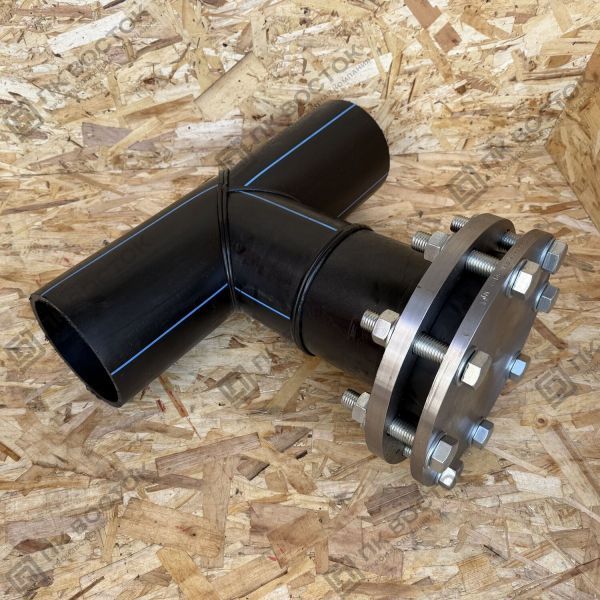

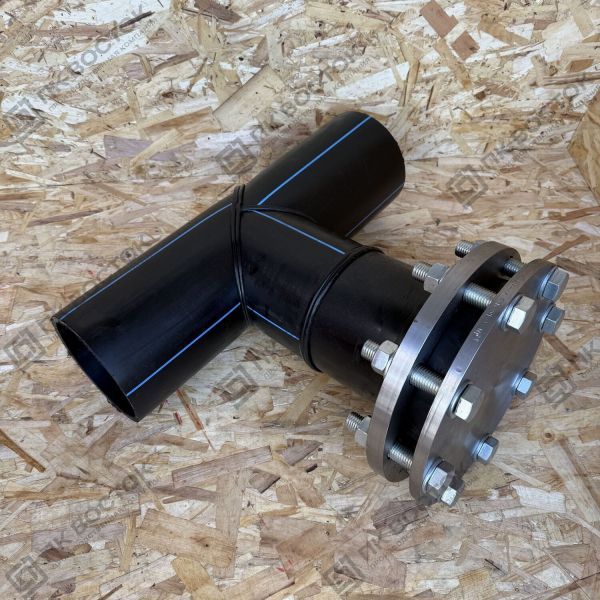

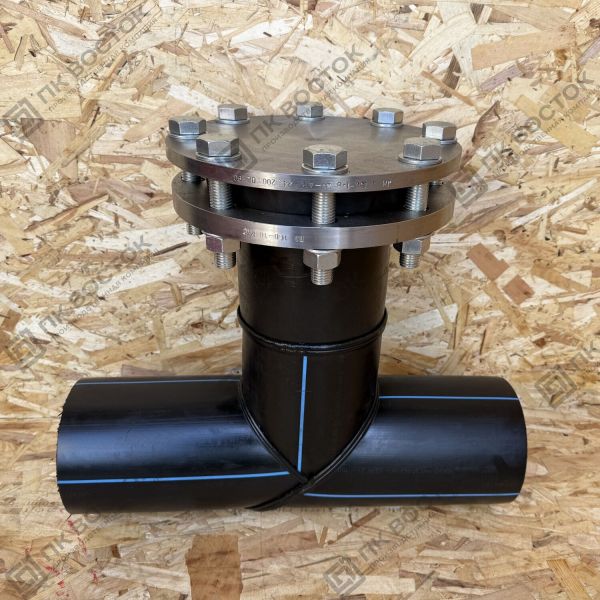

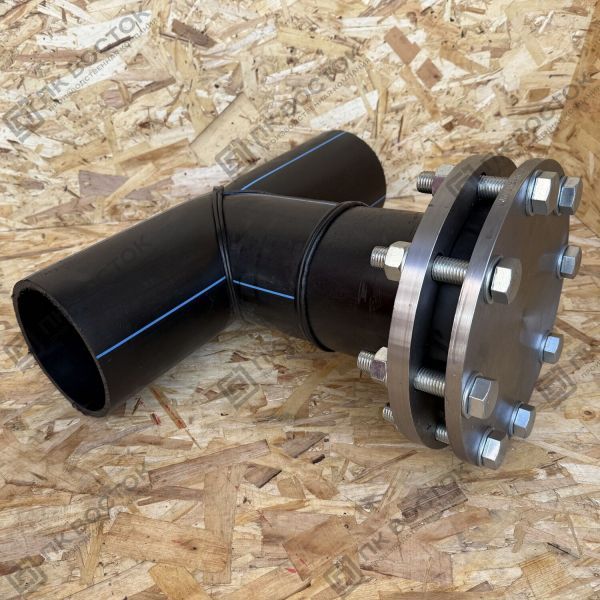

Косая фланцевая ревизия ПЭ100 изготавливается из высокопрочного полиэтилена ПЭ100 и имеет тройниковую форму с боковым фланцевым ответвлением под углом 45°. Конструкция может быть выполнена сварным способом или методом литья под давлением (в зависимости от диаметра).
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Косая фланцевая ревизия-тройник ПЭ100 |
| Материал | Полиэтилен низкого давления (ПЭ100) |
| Угол отвода | 45° |
| Диаметр условного прохода | От 50 до 400 мм |
| SDR | 11, 13.6, 17, 21 |
| Тип соединения | Фланцевое (по ГОСТ 33259-2015) |
| Рабочее давление | До 1,6 МПа (в зависимости от SDR) |
| Цвет | Черный с синей полосой |
| Срок службы | Более 50 лет |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Монтаж косой фланцевой ревизии ПЭ100 выполняется при помощи стыковой сварки или электросварных муфт. После фиксации фланцевого соединения проводится проверка герметичности узла и испытание системы под давлением. Рекомендуется использовать уплотнительные прокладки, соответствующие типу фланца и рабочему давлению.
ТУ 24.20.40-001-03448534-2022
