Подставки пожарные под гидрант ППДФ
7 товаров
Фильтр
Пожарная подставка двойная фланцевая (ППДФ) стальная служит элементом соединения пожарного гидранта с трубопроводной сетью наружного водоснабжения. Изделие обеспечивает устойчивое присоединение, высокую прочность и надёжность при эксплуатации в аварийных и рабочих условиях.
Назначение и сфера применения
Двойник фланцевый с пожарной подставкой используется для установки пожарных гидрантов в системах противопожарного водоснабжения. Конструкция обеспечивает надёжную подачу воды в экстренных ситуациях, гарантируя устойчивость соединений и простоту обслуживания.
- Системы наружного пожаротушения населённых пунктов.
- Промышленные и энергетические объекты.
- Склады, терминалы, производственные зоны.
- Строительные площадки и транспортные комплексы.
- Кольцевые и тупиковые водопроводные сети.
Разновидности двойных фланцевых подставок под гидрант ППДФ
- Диаметр условного прохода (ДУ): от 50 до 800 мм
- Рабочее давление (Ру): 10 и 16 бар
- Цветовое исполнение: красное (по стандартам противопожарной защиты)
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | 50–800 мм |
| Рабочее давление (PN) | PN 10, PN 16 |
| Материал корпуса | Углеродистая сталь Ст20 |
| Тип соединения | Фланцевое, болтовое |
| Конструкция | Тройниковая: два горизонтальных и один вертикальный патрубок |
| Покрытие | Антикоррозионная термостойкая эмаль (красная) |
| Рабочая температура | От –50 °C до +150 °C |
| Совместимость | Со всеми типовыми пожарными гидрантами по ГОСТ |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и особенности

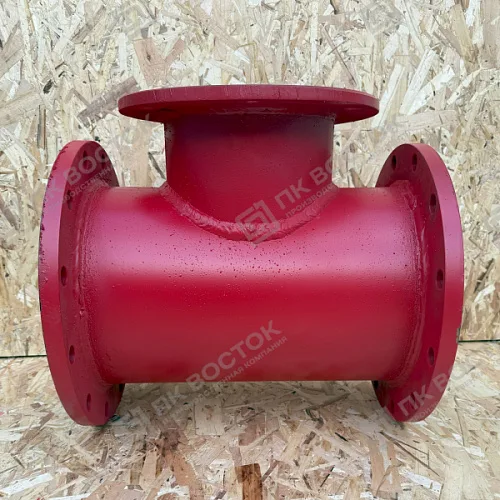

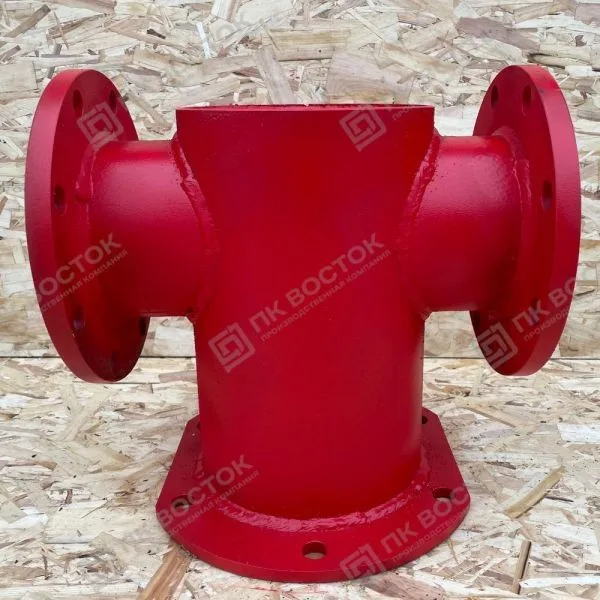

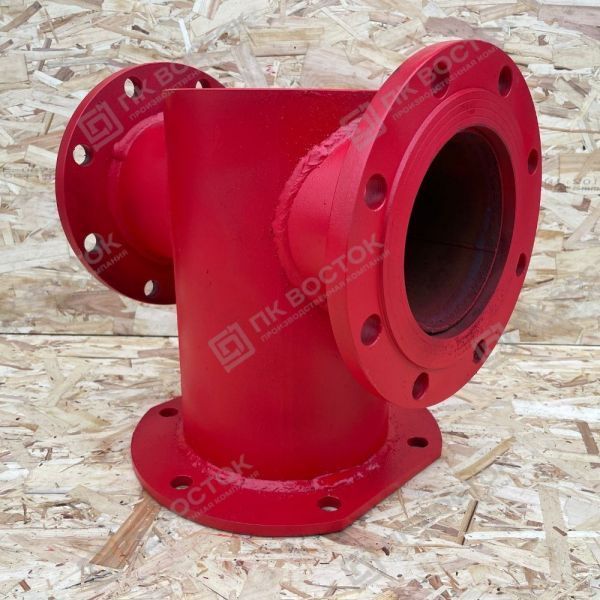

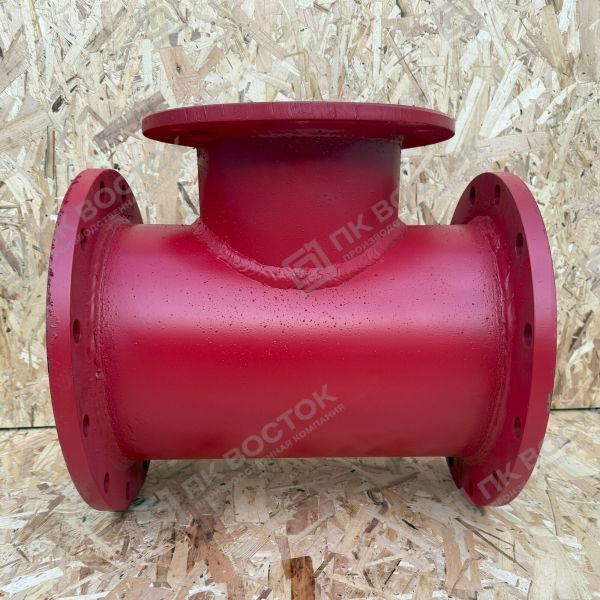

Пожарная подставка двойная фланцевая представляет собой прочный сварной узел с тремя фланцевыми выходами: два горизонтальных соединяются с трубопроводом, а вертикальный используется для установки гидранта. Благодаря точной обработке поверхностей фланцев обеспечивается высокая герметичность и простота монтажа. Изделие окрашивается в термостойкую краску для защиты от коррозии и механических воздействий.
- Изготовление из высококачественной стали — гарантия долговечности.
- Повышенная устойчивость к вибрациям, давлению и внешним нагрузкам.
- Минимальные гидравлические потери при подаче воды.
- Разборное фланцевое соединение — упрощает обслуживание и замену.
- Цветовая маркировка соответствует требованиям пожарной безопасности.
Производственный процесс
- Подготовка трубных заготовок и фланцев требуемых типоразмеров.
- Сварка корпуса и формирование тройниковой конструкции.
- Механическая обработка и шлифовка уплотнительных поверхностей.
- Покраска изделия антикоррозионной термостойкой эмалью (красной).
- Проверка герметичности, контроль качества сварных соединений.
- Маркировка и упаковка готового изделия.
Преимущества
- Высокая надёжность и герметичность фланцевых соединений.
- Долговечность и устойчивость к агрессивной среде и перепадам температуры.
- Полная совместимость с пожарными гидрантами отечественного и импортного производства.
- Простота установки и демонтажа при обслуживании.
- Сертифицированное производство в соответствии с ТУ 24.20.40-001-03448534-2022.
- Эффективная работа в аварийных и эксплуатационных условиях.
Монтаж
- Подсоединить горизонтальные фланцы подставки к трубопроводу через прокладки.
- Установить пожарный гидрант на вертикальный фланцевый патрубок.
- Совместить отверстия и закрепить болты, затягивая крест-накрест.
- Провести гидравлические испытания (опрессовку) для проверки герметичности.
- При необходимости зафиксировать подставку к основанию для надземной установки.
Не нашли в каталоге пожарную подставку нужного типоразмера? Возможно, он есть в наличии!
📞 📩 Позвоните или напишите нам, наш менеджер проконсультирует и поможет с выбором!
Телефон и почта указаны в шапке сайта, а также в разделе Контакты.
