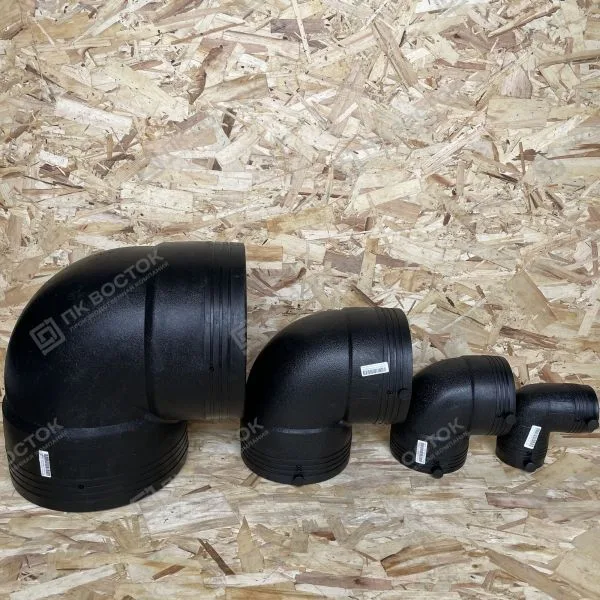

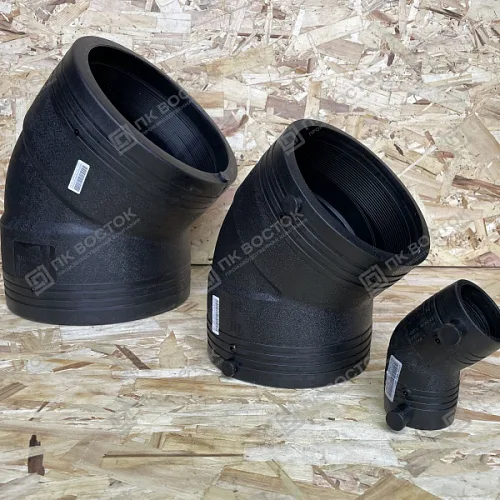

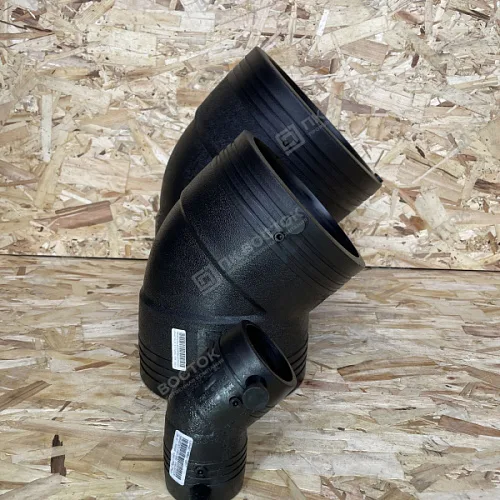

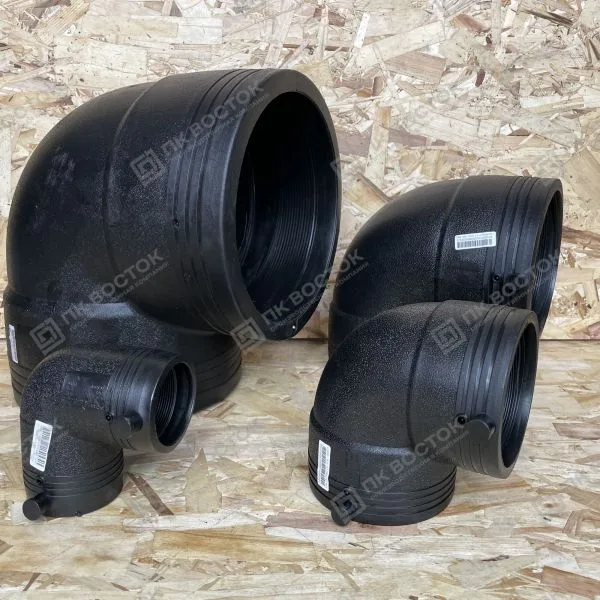

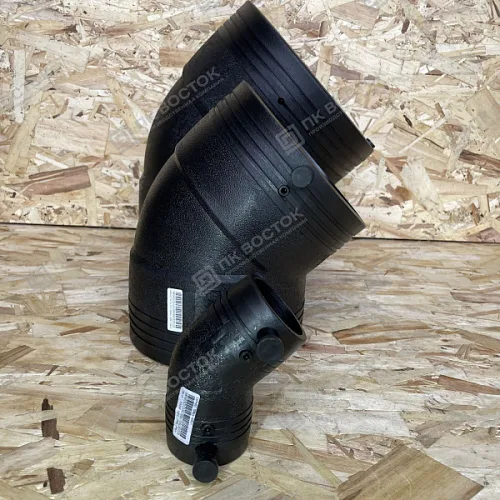

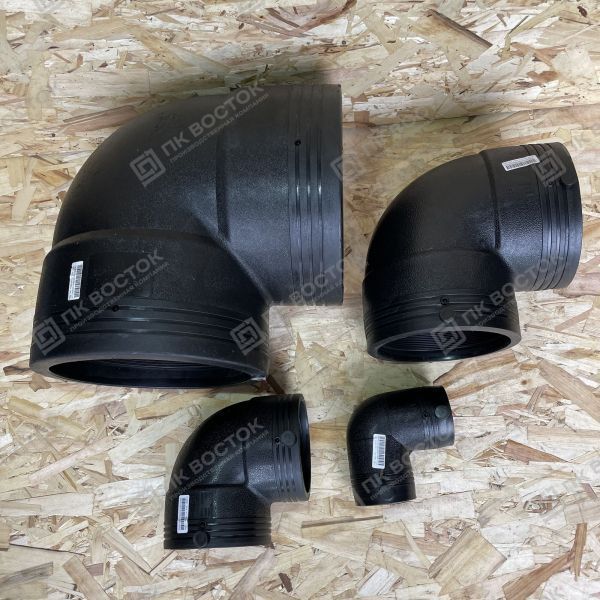

Электросварные отводы ПНД ПЭ100 для водопровода — это современные терморезисторные фитинги, применяемые для изменения направления полиэтиленовых трубопроводов под углом 45° или 90°. Они обеспечивают герметичное соединение, сравнимое по надежности с цельной трубой. Благодаря встроенным нагревательным элементам электросварные фитинги отлично подходят для использования в системах питьевого и технического водоснабжения.
Назначение и сфера применения
Отводы эл/св с ЗН (закладными электронагревателями) ПНД ПЭ100 предназначены для изменения направления потока в трубопроводе, создавая поворот на угол 45° или 90°.
Основные области применения:
- системы питьевого и технического водоснабжения;
- канализационные и дренажные трубопроводы;
- промышленные и технологические линии;
- химические и технические трубопроводы (при совместимости с ПЭ).
Электросварные фитинги, также известные как терморезисторные, применяются в том числе в стесненных условиях, где невозможно использовать стыковую сварку или фланцевые соединения.
Разновидности
Электросварные отводы ПНД ПЭ100 различаются по следующим параметрам:

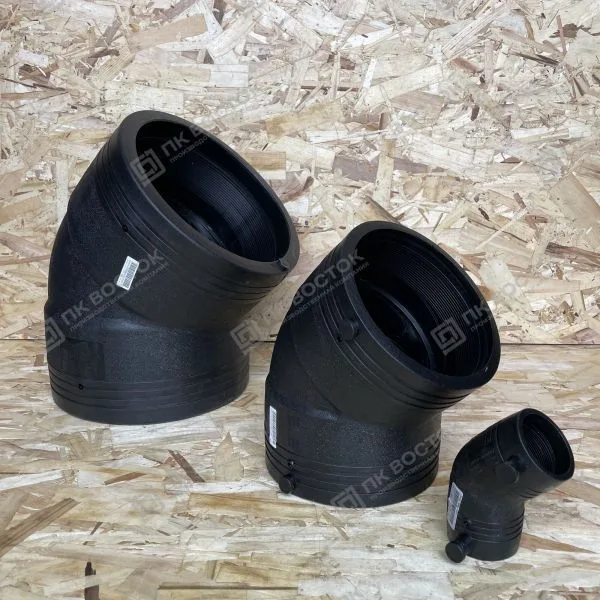

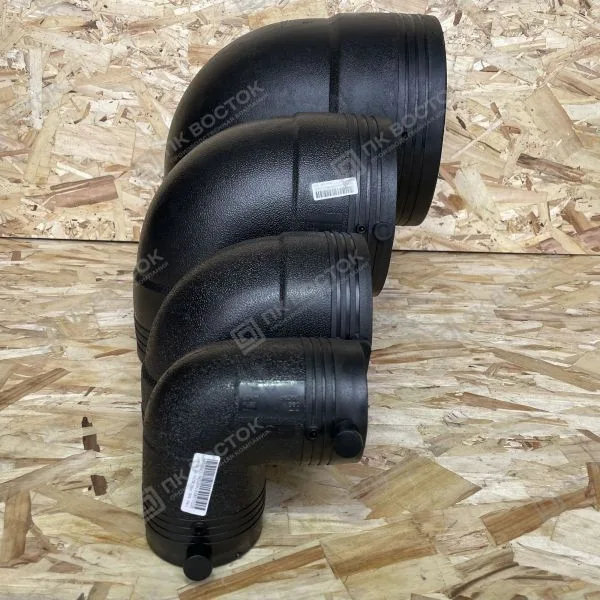

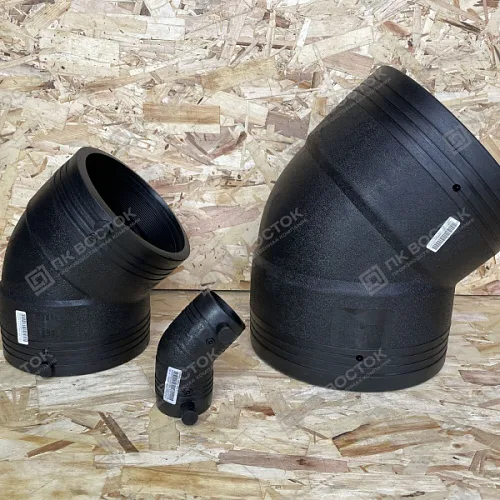

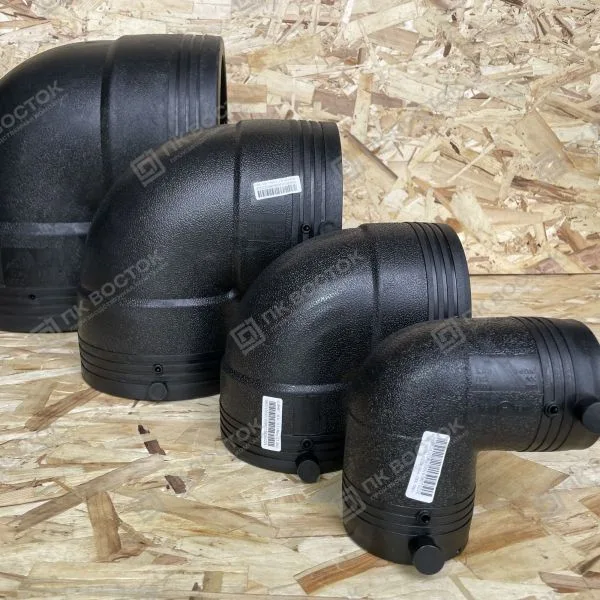

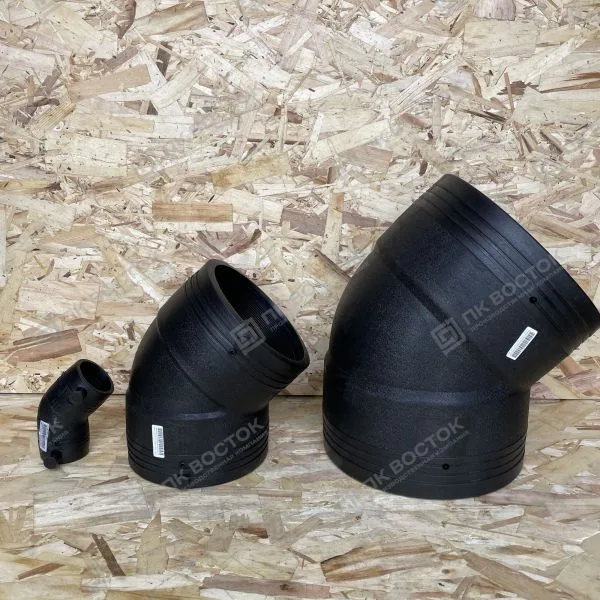

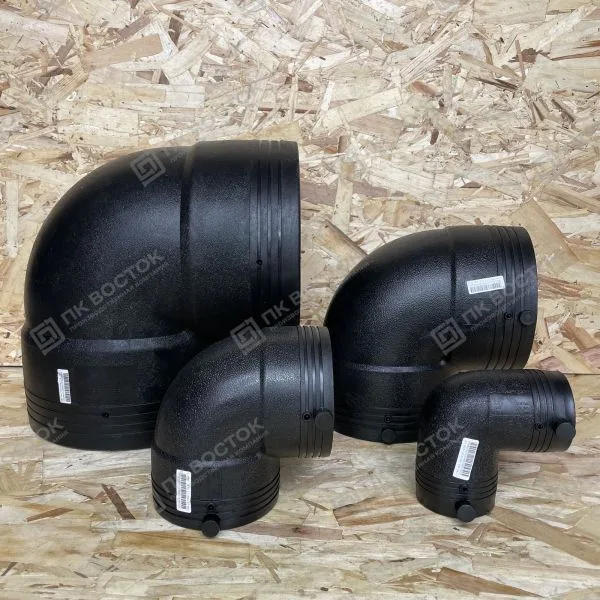

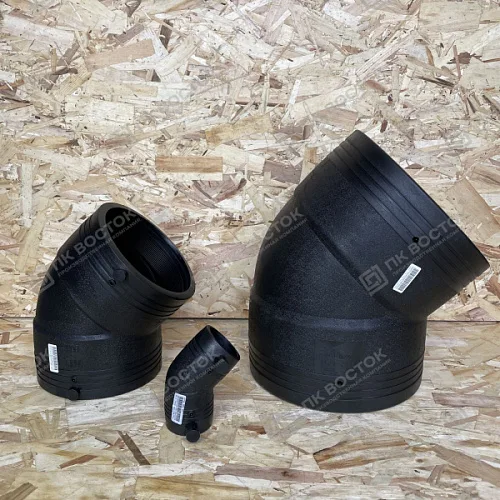

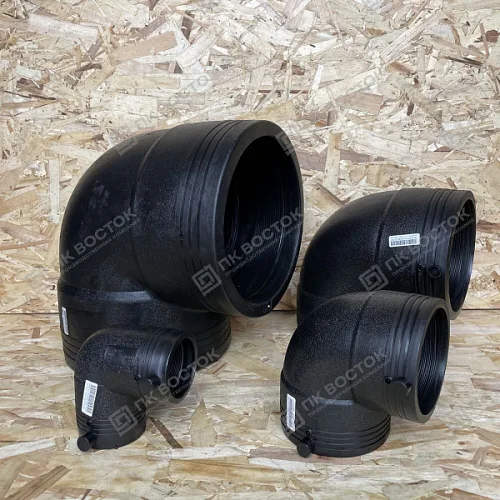

- Угол изгиба: 45° и 90°;
- Диаметр (DN): от 20 до 500 мм (в зависимости от типа);
- Материал: ПЭ100 или ПЭ100-RC (с повышенной стойкостью к растрескиванию);
- SDR: варьируется в зависимости от толщины стенки и рабочего давления.
Конструкционные особенности
Электросварной отвод представляет собой изогнутый полиэтиленовый элемент с двумя патрубками, внутри которых встроены нагревательные спирали из проволоки с высоким сопротивлением. Снаружи расположены клеммы для подключения сварочного аппарата.
Отличительные черты конструкции:
- встроенные терморезисторные спирали (невидимы снаружи);
- гладкая внутренняя и внешняя поверхность;
- штрих-код или маркировка для автоматической настройки параметров сварки;
- точная геометрия изгиба без деформаций.
Способ изготовления
Электросварные отводы производятся методом литья под давлением или экструзии с последующей механической обработкой. На этапе сборки в корпус отвода встраивается нагревательная спираль из никелевой или хромоникелевой проволоки, изолированная полиэтиленом. После изготовления изделие проходит контроль герметичности и проверку соответствия техническим требованиям.
Преимущества изделий
- Монолитное соединение: сварка обеспечивает молекулярное соединение материала трубы и фитинга.
- Полная герметичность: не требует прокладок и уплотнителей.
- Химическая устойчивость: полиэтилен устойчив к большинству агрессивных сред.
- Долговечность: срок службы до 50 лет при соблюдении условий эксплуатации.
- Отсутствие коррозии: не подвержен ржавчине и воздействию влаги.
- Температурная устойчивость: рабочий диапазон от -20 °C до +40 °C, допускаются кратковременные повышения температуры.
- Прочность и гибкость: устойчив к гидроударам, вибрациям и механическим нагрузкам.
- Применение в труднодоступных местах: монтаж возможен в колодцах, тоннелях и под землей.
Монтаж
Установка электросварных отводов ПНД ПЭ100 выполняется с помощью специализированного сварочного аппарата и включает следующие этапы:
- Подготовка труб: обрезка под прямым углом, зачистка поверхности, снятие фаски, обезжиривание.
- Сборка узла: вставка концов труб в фитинг до упора, проверка плотности посадки.
- Сварка: подключение клемм к аппарату, считывание штрих-кода, автоматический подбор параметров, проведение сварки и охлаждения.
- Контроль качества: проверка герметичности соединения с помощью мыльного раствора и подачи давления.
Монтаж возможен даже в ограниченных пространствах. Автоматизация процесса практически исключает ошибки при сварке.
Бренды
- Xinda (XD) — китайский производитель, предлагающий электросварные фитинги достойного качества, подходящие для систем воды и газа.
- Georg Fischer (GF) — швейцарский бренд премиум-класса, мировой лидер по производству электросварных фитингов ПНД. Отличается высокой точностью, надежностью и долговечностью изделий.
- и другие производители (наш менеджер поможет выбрать оптимальный вариант исходя из Ваших задач).
