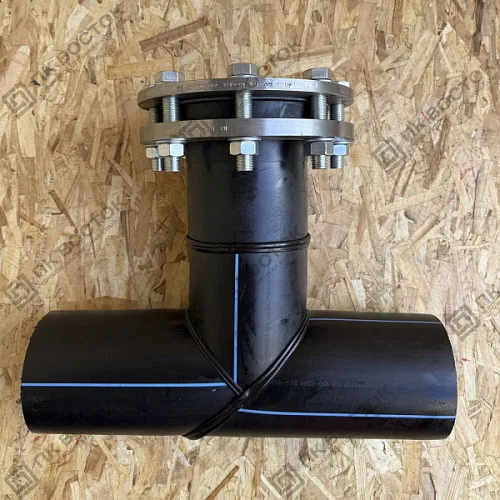

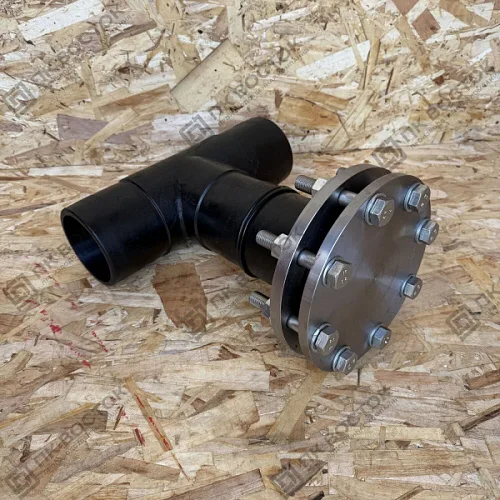

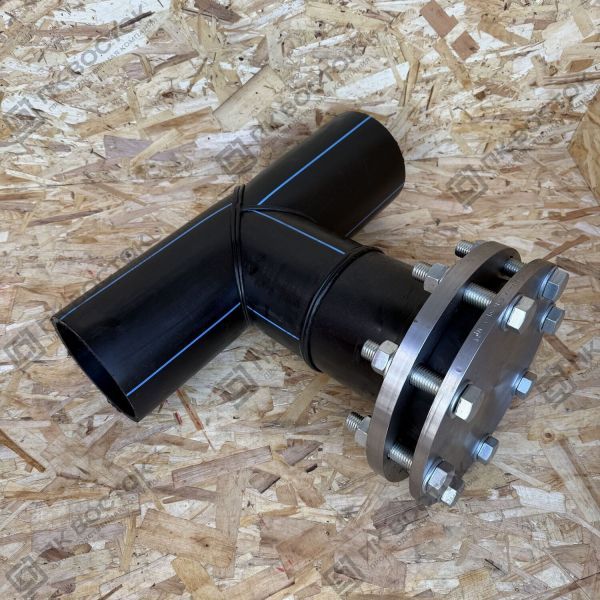

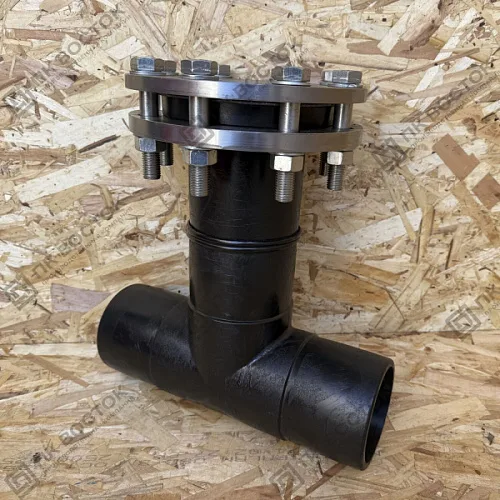

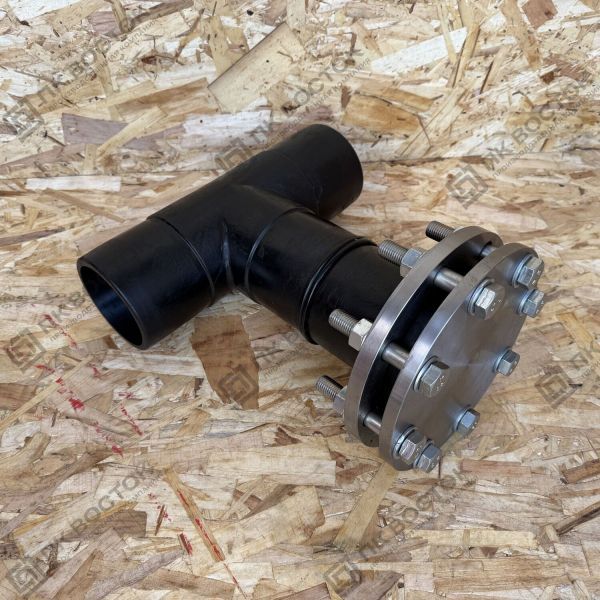

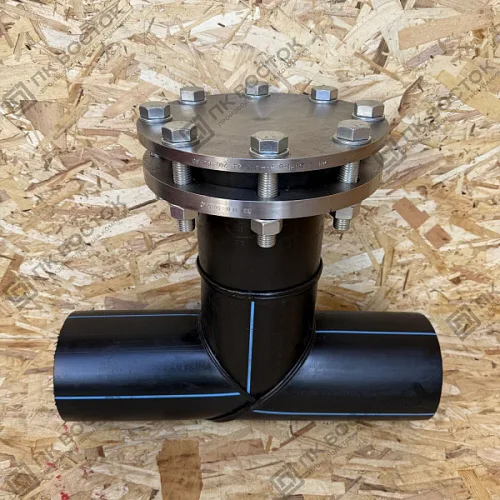

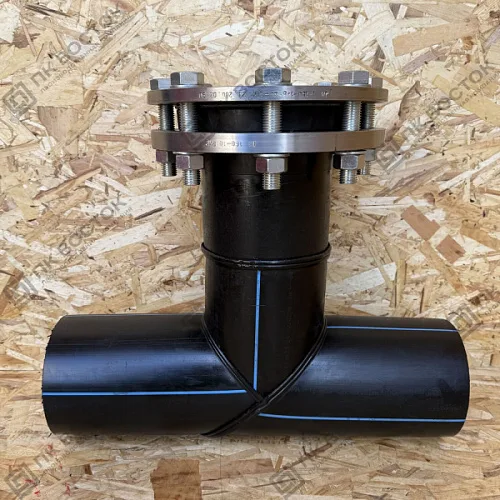

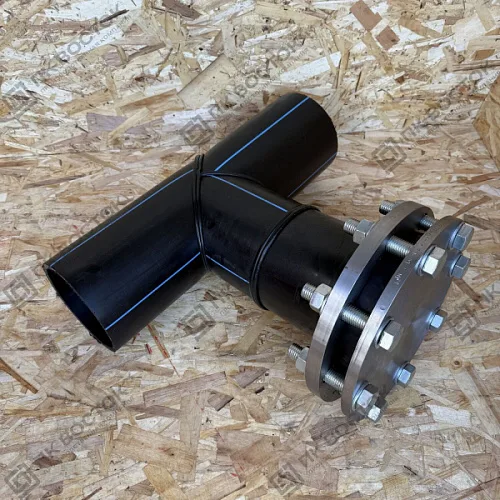

Прямая фланцевая ревизия-тройник ПНД ПЭ100 (90°) предназначена для организации технологического доступа к внутренней полости полиэтиленового трубопровода с целью прочистки, промывки, осмотра и профилактических работ. Конструкция с углом отвода 90° обеспечивает вертикальное подключение, удобное при обслуживании и диагностике инженерных сетей.
Основные области применения:
Отличие прямой ревизии:
Прямая ревизия с углом отвода 90° монтируется в разрыве трубопровода и позволяет производить очистку и обслуживание по двум направлениям потока. Это делает её незаменимой в центральных участках сетей, где требуется регулярный контроль состояния труб.

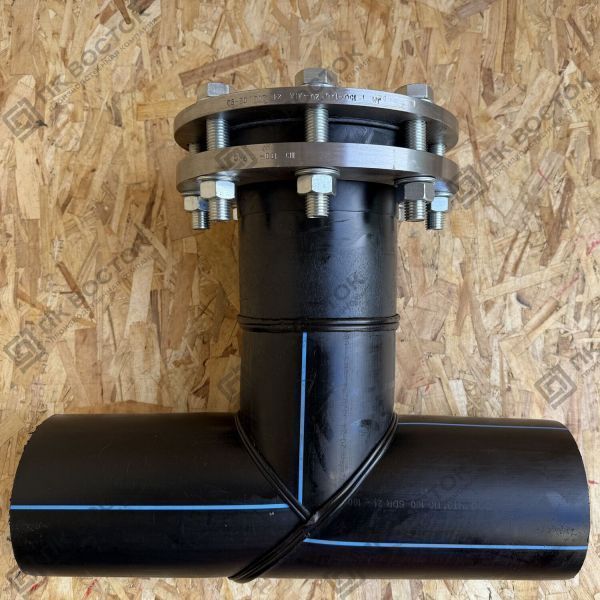

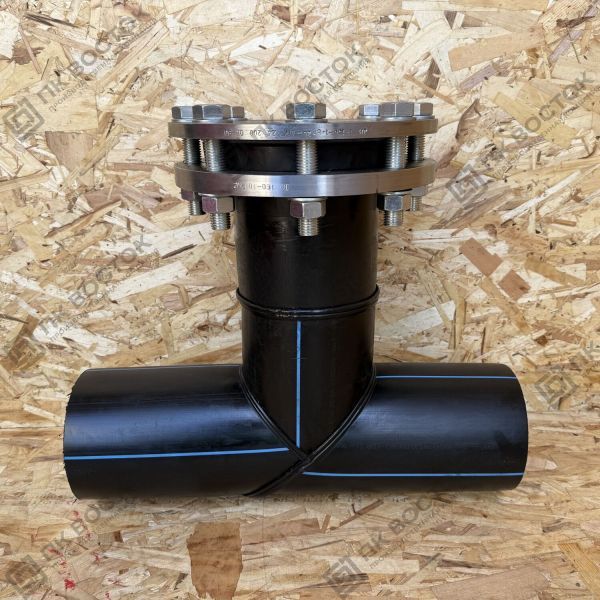

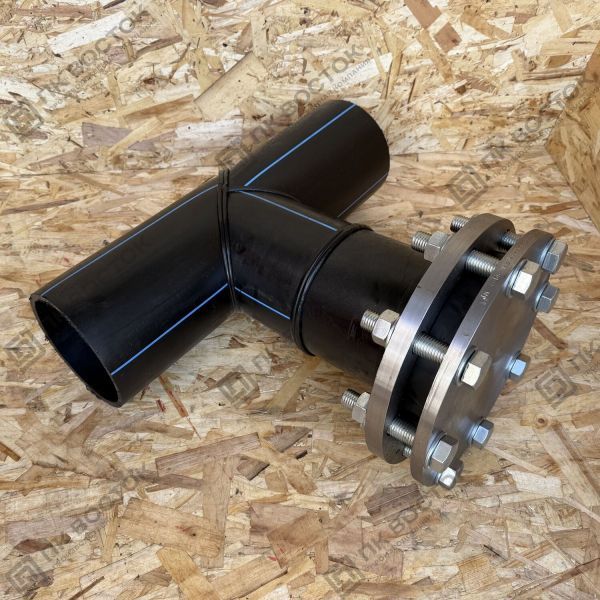

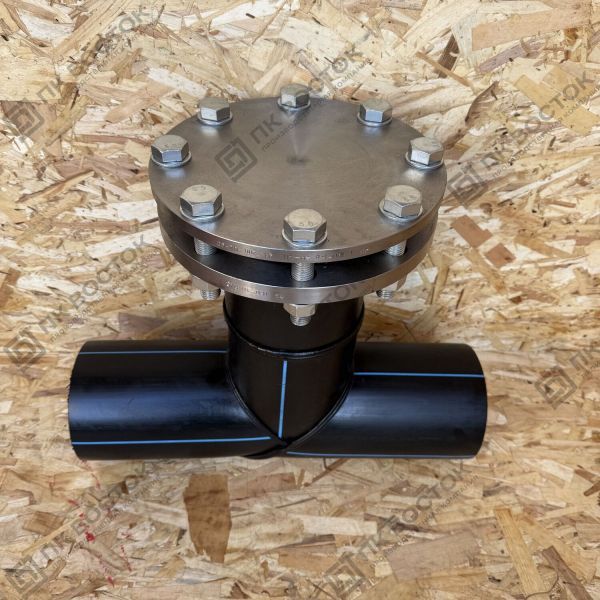

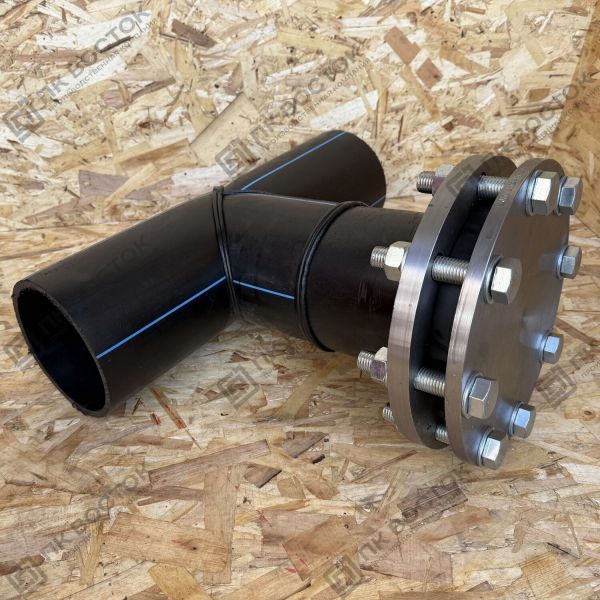

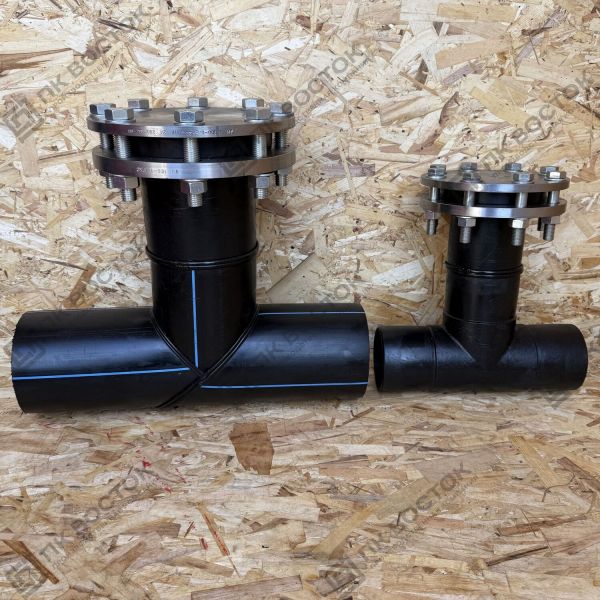

Фланцевая ревизия ПЭ100 (прямая) представляет собой тройниковый элемент из полиэтилена низкого давления, снабжённый фланцевым отводом под углом 90°. Изделие может изготавливаться сварным способом из труб ПЭ100 или методом литья под давлением (для небольших диаметров).
Особенности конструкции:
| Параметр | Значение |
|---|---|
| Тип изделия | Прямая фланцевая ревизия-тройник ПЭ100 |
| Материал | Полиэтилен низкого давления (ПЭ100) |
| Угол отвода | 90° |
| Диаметр условного прохода | От 50 до 400 мм |
| SDR | 11, 13.6, 17, 21 |
| Тип соединения | Фланцевое (по ГОСТ 33259-2015) |
| Рабочее давление | До 1,6 МПа (в зависимости от SDR) |
| Цвет | Чёрный с синей полосой |
| Срок службы | Более 50 лет |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Монтаж прямой фланцевой ревизии ПЭ100 осуществляется с помощью стыковой сварки или электросварных муфт. После присоединения производится герметизация фланцевого узла с использованием уплотнительного кольца. Рекомендуется контрольная опрессовка системы для проверки герметичности перед вводом в эксплуатацию.
ТУ 24.20.40-001-03448534-2022
