Тройники фланцевые с пожарной подставкой ППТФ
22 товара
Фильтр
Пожарная подставка тройная фланцевая (ППТФ)стальная применяется для установки пожарных гидрантов в системах наружного противопожарного водоснабжения. Конструкция служит для ответвления трубопровода и подключения гидранта, обеспечивая бесперебойную подачу воды при пожаротушении.
Назначение и сфера применения
Тройник фланцевый с пожарной подставкой под гидрант ППТФ используется в системах противопожарной защиты, где требуется соединение магистральных трубопроводов и установка гидранта для оперативного доступа к воде. Её универсальность позволяет применять изделие на объектах различного назначения — от городских сетей до промышленных комплексов.
- Системы пожарного водоснабжения жилых и общественных зон.
- Промышленные предприятия и строительные площадки.
- Складские терминалы и логистические центры.
- Транспортные и инфраструктурные объекты (АЗС, ТРЦ, аэропорты).
Разновидности тройников ППТФ под пожарный гидрант
- Диаметр условного прохода (DN): от 50 до 600 мм
- Рабочее давление (PN): 10 или 16 бар
- Тип исполнения: равнопроходное или редукционное
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | 50–600 мм |
| Рабочее давление (PN) | PN 10, PN 16 |
| Материал корпуса | Сталь 20 (углеродистая) |
| Тип соединения | Фланцевое, болтовое |
| Количество патрубков | 4 (три горизонтальных + один вертикальный) |
| Покрытие | Термостойкая антикоррозионная эмаль (красная) |
| Рабочая температура | От –50 °C до +150 °C |
| Совместимость | Со всеми стандартными пожарными гидрантами по ГОСТ |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и особенности

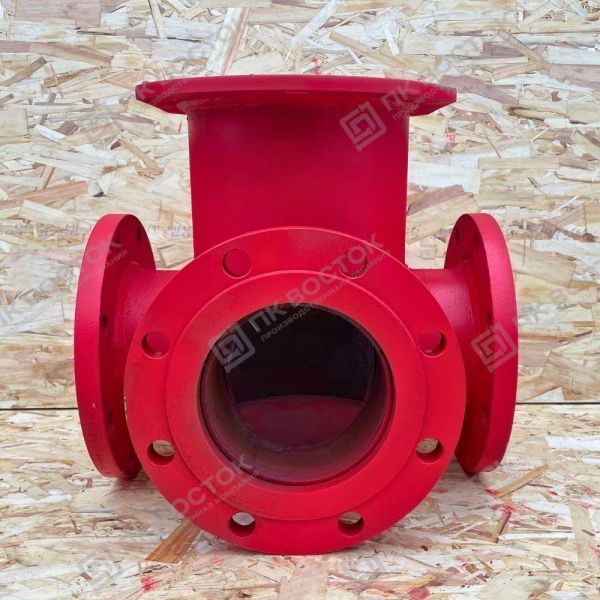

Подставка под пожарный гидрант ППТФ тройная фланцевая имеет форму сварного тройника с четырьмя фланцевыми патрубками: три горизонтальных предназначены для прохождения воды и разветвления потока, а вертикальный — для установки пожарного гидранта. Конструкция обеспечивает прямоточное движение жидкости, минимизируя гидравлические потери и сохраняя высокий напор. Все элементы подставки окрашены в яркий красный цвет, традиционный для противопожарных изделий.
- Жёсткий сварной корпус с высокой прочностью и герметичностью.
- Фланцы с точной сверловкой под стандартные болты ГОСТ.
- Внутренние поверхности без заусенцев — предотвращают турбулентность потока.
- Покрытие защищает от влаги, ультрафиолета и коррозии.
- Простая интеграция в действующие трубопроводы любых диаметров.
Производственный процесс
- Подготовка стальных труб и фланцев соответствующих размеров.
- Сборка и сварка тройникового корпуса с четырьмя патрубками.
- Обработка фланцевых поверхностей для обеспечения плотного прилегания.
- Покрытие защитной термостойкой эмалью (красной).
- Испытания на герметичность, прочность и давление.
- Маркировка и упаковка в соответствии с техническими условиями.
Преимущества
- Повышенная прочность и устойчивость к нагрузкам.
- Долговечность за счёт антикоррозионного покрытия и стали высокого качества.
- Совместимость со всеми стандартными пожарными гидрантами.
- Лёгкость монтажа и демонтажа при сервисном обслуживании.
- Соответствие требованиям ТУ 24.20.40-001-03448534-2022.
- Эффективная работа в любых климатических условиях.
Монтаж
- Подключить горизонтальные фланцы подставки к трубопроводу.
- Установить пожарный гидрант на вертикальный патрубок.
- Закрепить соединения болтами, затягивая крест-накрест.
- Провести опрессовку и проверку герметичности системы.
- Возможен монтаж в колодцах, технических камерах или на открытом воздухе.
