Переход фланцевый ПФ
Фильтр

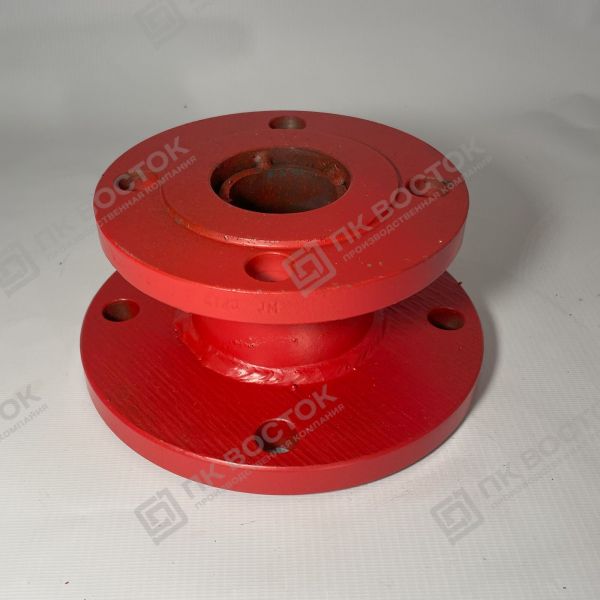

Переход стальной фланцевый (ПФ) — это элемент трубопроводной арматуры, предназначенный для соединения участков труб с разными диаметрами. Изделие обеспечивает плавный переход потока рабочей среды и используется в водопроводных, тепловых и промышленных системах, где требуется надежность и удобство обслуживания.
Назначение и сфера применения
Стальные фланцевые переходы применяются для стыковки труб различного диаметра, подключения запорной арматуры, насосов и технологического оборудования. Благодаря фланцевым соединениям обеспечивается возможность многократного монтажа и демонтажа без потери герметичности.
- Системы водоснабжения и водоотведения (ЖКХ, тепловые сети).
- Промышленные трубопроводы: нефтехимия, энергетика, металлургия, пищевая отрасль.
- Сети пожаротушения.
- Подключение насосов, арматуры и контрольно-измерительных приборов.
- Технологические системы с неагрессивными жидкостями.
Разновидности
- По типу перехода: концентрические — оси совпадают; эксцентрические — со смещёнными центрами отверстий.
- Диаметры условного прохода: от Ду 65×50 до Ду 600×500.
- Рабочее давление: Ру 10 или Ру 16.
- Цвет корпуса: красный — для пожарных сетей, синий — для водопроводов и технических жидкостей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметры (DN) | 65×50 – 600×500 мм |
| Рабочее давление (PN) | 10–16 бар (1,0–1,6 МПа) |
| Тип перехода | Концентрический или эксцентрический |
| Материал | Углеродистая сталь Ст20 |
| Температура рабочей среды | До +150 °C |
| Тип соединения | Фланцевое, болтовое |
| Покрытие | Грунт-эмаль, эпоксидное или порошковое |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и производство
Переход фланцевый изготавливается на основе стандартного стального перехода по ГОСТ 17375-2001, к которому привариваются два фланца разного диаметра.
Не нашли в каталоге стальной фитинг нужного типоразмера? Возможно, он есть в наличии!
📞 📩 Позвоните или напишите нам, наш менеджер проконсультирует и поможет с выбором!
Телефон и почта указаны в шапке сайта, а также в разделе Контакты.
