Фланцевая ревизия-тройник ПНД ПЭ100 (прочистка) предназначена для организации доступа к внутренней части трубопровода при проведении профилактических, ремонтных и осмотровых работ. Такое изделие используется для прочистки, опорожнения и технического обслуживания сетей напорного и безнапорного водоотведения, ливневой и хозяйственно-бытовой канализации.
Сферы применения:
- Канализационные и ливневые системы
- Дренажные и водосточные линии
- Инженерные сети объектов промышленности, ЖКХ и сельского хозяйства
- Подземные и надземные трубопроводы из полиэтилена низкого давления (ПНД)
Ревизия (прочистка) выполняет функцию двустороннего доступа — для диагностики, осмотра и обслуживания трубопровода, размещается в разрыве магистрали.
Разновидности
Фланцевые ревизии-тройники из ПЭ100 различаются по основным параметрам:
- Диаметр условного прохода: от 50 до 400 мм
- SDR: 11, 13.6, 17, 21
- Угол отвода: 45° или 90°
Конструкционные особенности и внешний вид

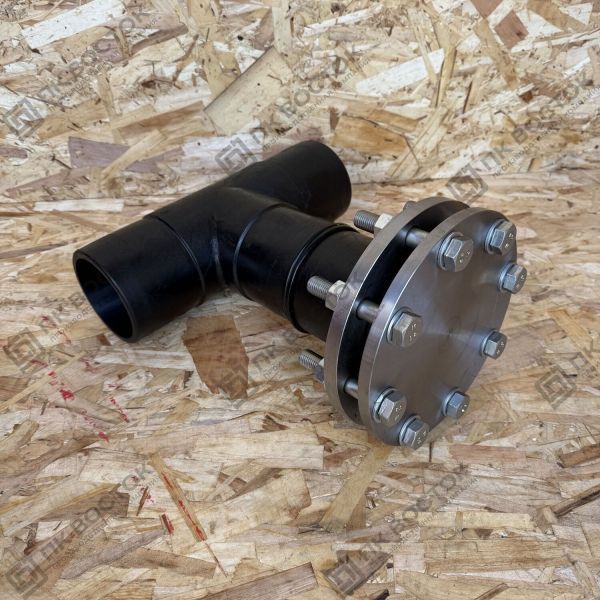

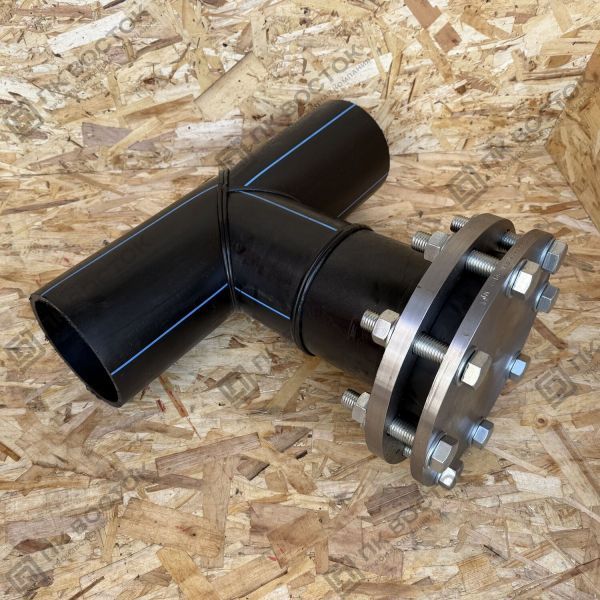

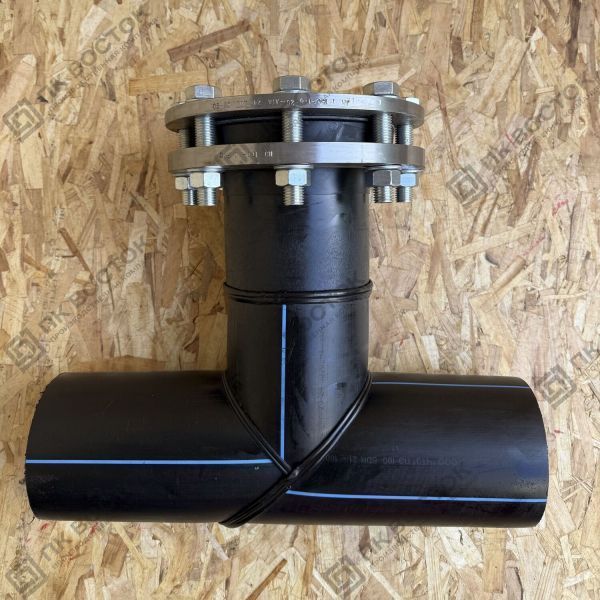

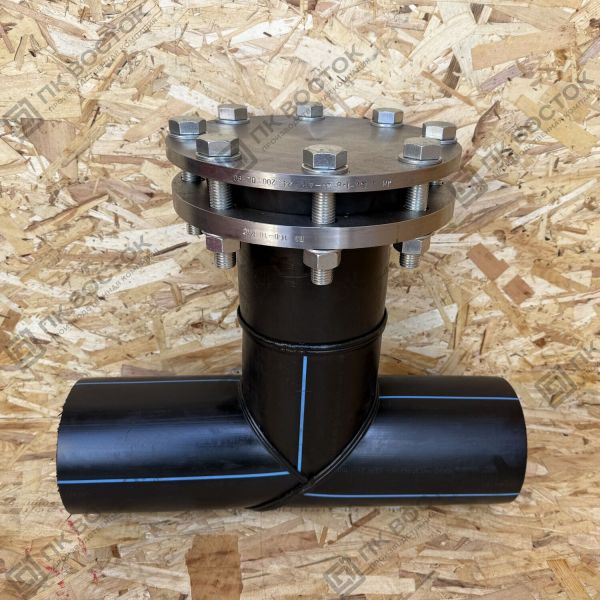

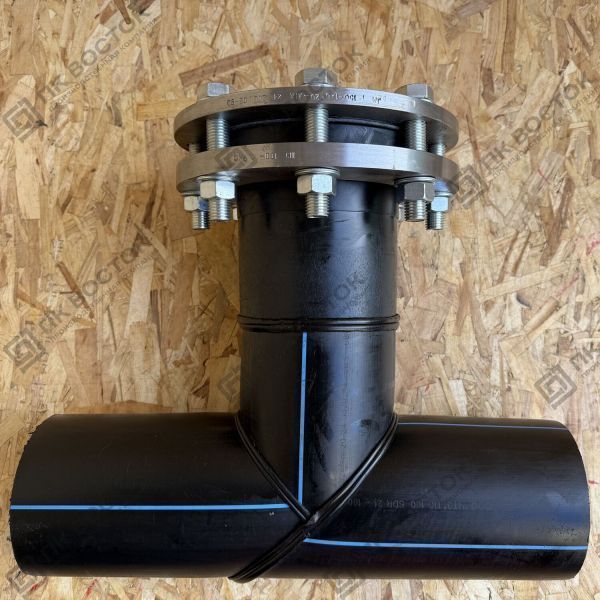

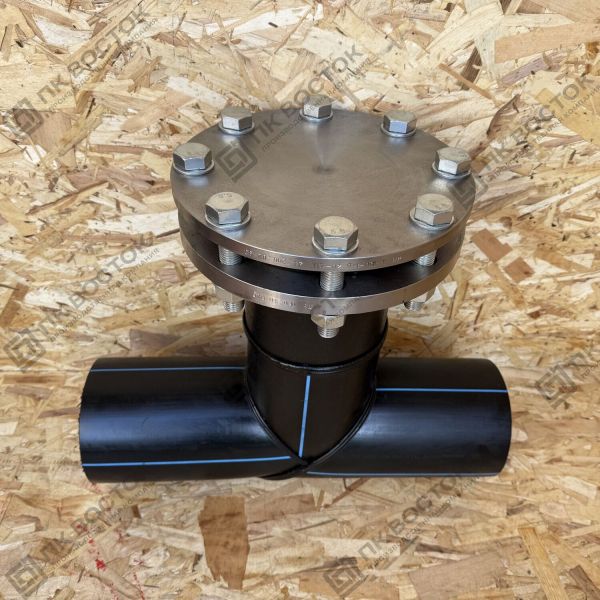

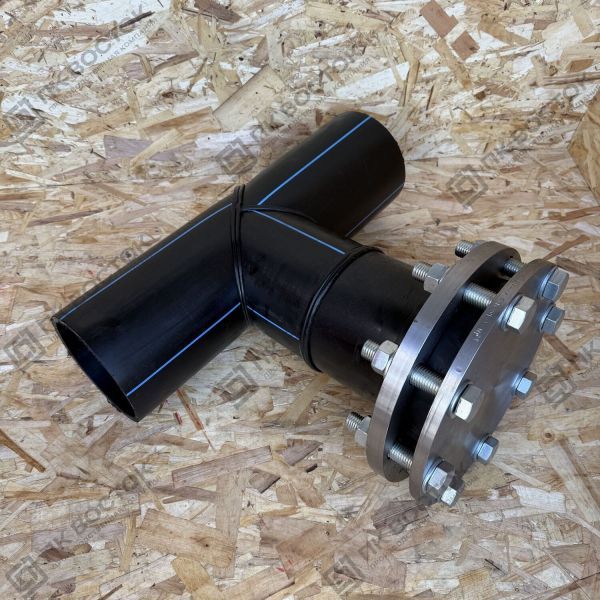

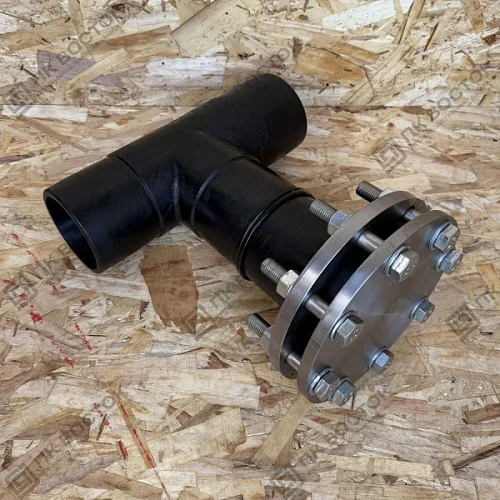

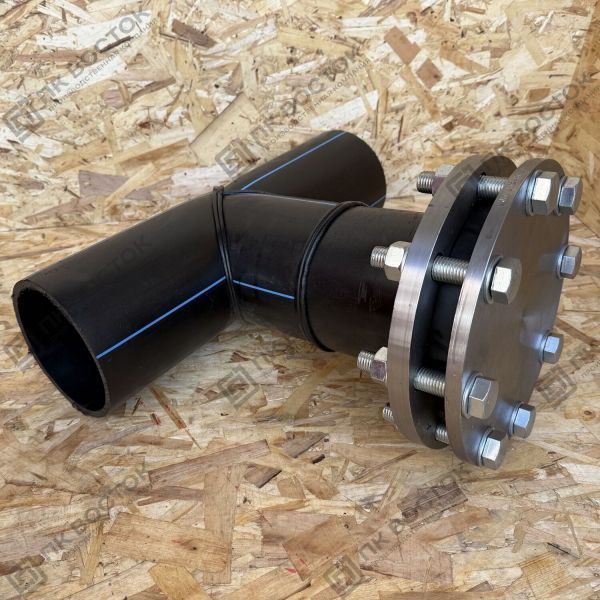

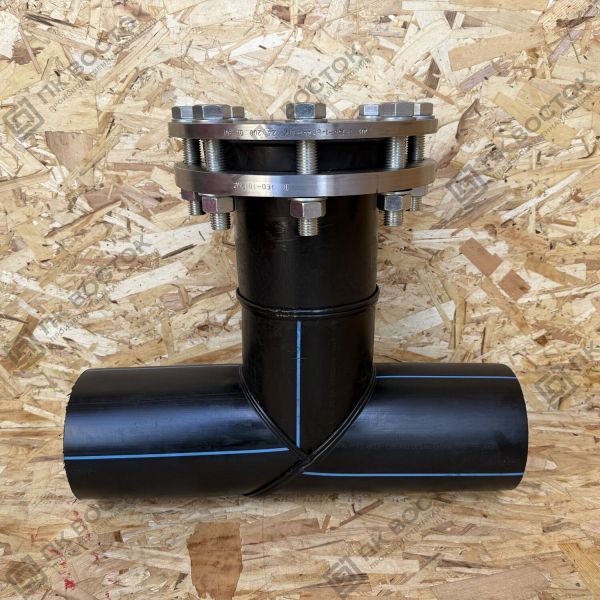

Конструкция представляет собой тройниковый элемент из полиэтиленовых труб ПЭ100 с прямым проходом и боковым фланцевым ответвлением.
Основные характеристики:
- Изготавливается литьем под давлением или стыковой сваркой
- Угол отвода — 45° или 90°
- Боковой патрубок снабжен фланцем по ГОСТ 33259-2015 / 12820-80
- Цвет — черный или черный с синей продольной полосой
- Поставка — без прокладки и крепежных элементов
Способ изготовления
Фланцевая ревизия производится методом стыковой сварки или литья под давлением. Каждый узел проходит контроль герметичности и визуальную проверку геометрии.
Этапы изготовления:
- Подготовка и нарезка труб ПЭ100 необходимого SDR и диаметра
- Сварка сегментов под заданный угол
- Приваривание фланца к боковому патрубку
- Проверка сварных швов и герметичности
- Маркировка и упаковка готового изделия
Преимущества изделия
- Надежный и герметичный узел прочистки
- Простой доступ к внутренней полости трубопровода благодаря фланцу
- Высокая стойкость к химическим и влажным средам
- Полное отсутствие коррозии и зарастания стенок
- Совместимость с полиэтиленовыми трубами по ГОСТ 18599-2001
- Малый вес и простота монтажа
- Срок службы — более 50 лет
Монтаж
Монтаж фланцевой ревизии выполняется с помощью стыковой сварки или электросварных муфт. После установки производится проверка на герметичность соединений.
Стандарт
ТУ 24.20.40-001-03448534-2022
