Косая ревизия ПНД ПЭ100 с резьбовой крышкой — это фасонная деталь трубопровода, предназначенная для обслуживания и контроля состояния полиэтиленовых коммуникаций. Благодаря отводу под углом 45°, изделие обеспечивает удобный доступ для прочистки и промывки трубопровода в труднодоступных местах и на протяжённых участках сети.
Такой тип ревизии используется в самотечных системах, где требуется диагностика и техническое обслуживание без демонтажа линии.
Сферы применения косых ревизий:
- внутренние и наружные канализационные системы;
- ливневая и дренажная канализация;
- инженерные коммуникации объектов ЖКХ и промышленности;
- частные и муниципальные водоотводные сети.
Конструкция

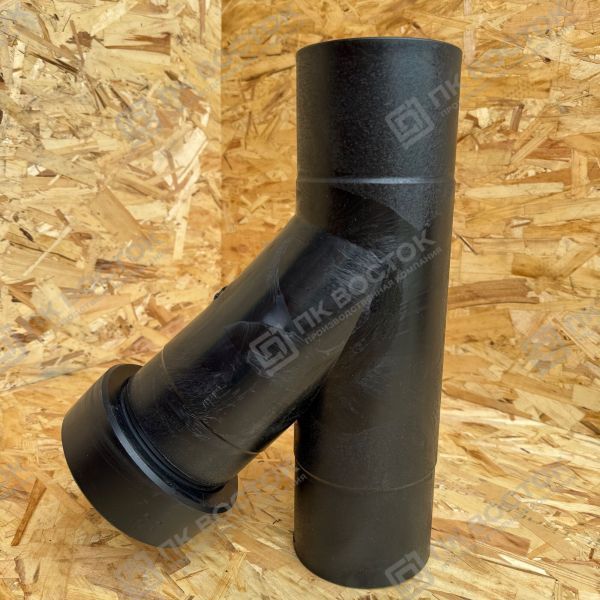

Косая ревизия представляет собой тройник из полиэтилена ПЭ100, в котором боковой патрубок выполнен под углом 45° и оснащён резьбовой крышкой с уплотнением. Такая конструкция обеспечивает направленный доступ внутрь трубы и предотвращает попадание влаги и загрязнений после закрытия крышки.
- Корпус изготовлен из ПЭ100 SDR11 или SDR17 по ГОСТ 18599-2001;
- Отвод расположен под углом 45° к продольной оси трубопровода;
- Крышка — съёмная, герметичная, с надёжным резьбовым соединением;
- Цвет корпуса — чёрный с синей маркировочной полосой.
Производство
Изготовление косых ревизий выполняется сварным способом из отрезков труб ПЭ100 либо методом литья под давлением — для диаметров до 110 мм. На заключительном этапе устанавливается резьбовая крышка с уплотнительным элементом, обеспечивающим герметичность соединения.
- Подготовка и нарезка трубных сегментов под углом 45°;
- Стыковая сварка элементов в тройник;
- Монтаж резьбового патрубка и заглушки;
- Испытание герметичности и маркировка изделия согласно ТУ.
Преимущества
- Удобный доступ под углом — идеально для ревизии протяжённых участков;
- Герметичное резьбовое соединение — защита от утечек и запахов;
- Простота монтажа и малый вес;
- Устойчивость к коррозии и химическим веществам;
- Работоспособность в агрессивных средах и при низких температурах;
- Срок службы — до 50 лет без потери герметичности;
- Минимальные эксплуатационные расходы и высокая надёжность.
Монтаж
- Выбрать участок трубопровода для установки косой ревизии.
- Выполнить соединение с основной магистралью методом стыковой или электросварной сварки.
- Нанести уплотнительный материал на резьбу при необходимости.
- Закрутить крышку вручную или ключом до плотного прилегания.
- Проверить соединение на герметичность под рабочим давлением.
Технические характеристики
| Параметр | Значение |
|---|
| Материал | Полиэтилен ПЭ100 |
| Тип соединения | Стыковая или электросварка |
| Диаметр | от 50 до 400 мм |
| Угол отвода | 45° (косая ревизия) |
| SDR | SDR11 / SDR13.6 / SDR17 / SDR21 |
| Рабочее давление | до 16 бар |
| Тип крышки | Резьбовая, съёмная, с уплотнением |
| Срок службы | до 50 лет |
| Стандарт | ТУ 22.21.29-002-03448534-2022 |
