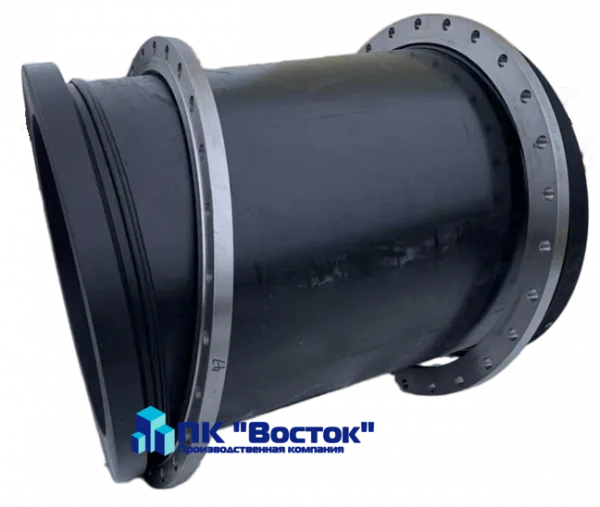

Офланцованные трубы (катушки) ПНД ПЭ100 — это полиэтиленовые трубы, предназначенные для транспортировки абразивных и химически агрессивных сред в промышленных, гидромеханизированных и временных магистралях. Концы труб оснащены ПНД втулками с надетыми стальными прижимными фланцами, обеспечивающими герметичное и разборное соединение. Благодаря этому они подходят для пульпопроводов, береговых линий и систем, где требуется частый демонтаж и мобильность.
Выпускаются в отрезках длиной от 1 до 12 метров. В данной категории представлены катушки ПНД длиной 6 метров.
Области применения
- Гидромеханизация: перемещение пульпы, песка, гравия, ила на земснарядах.
- Горнодобывающая промышленность: транспортировка рудных шламов, хвостов и технических жидкостей на ГОКах.
- Промышленные предприятия: перекачка химических растворов, технической воды и агрессивных сред.
- Инфраструктура и ЖКХ: временные магистрали водоснабжения, канализации, аварийные линии.
Преимущества
- Быстрый монтаж и демонтаж без спецтехники.
- Высокая устойчивость к абразивному износу и гидроударам.
- Коррозионная стойкость стальных фланцев и долговечность ПЭ100.
- Гибкость, малый вес и экономичность по сравнению с резиновыми и металлическими аналогами.
- Универсальность соединения — совместимость с большинством фланцевой арматуры и фасонных изделий.
- Срок службы до 50 лет при правильной эксплуатации.
Монтаж
- Установите уплотнительную прокладку между двумя фланцами.
- Совместите отверстия фланцев и закрепите болтами крест-накрест с равномерным усилием.
- При необходимости установите компенсаторы или футляры.
- Проведите опрессовку и проверку герметичности линии.
☝ Важно: следите за выравниванием концов труб и правильным положением прокладок. Рекомендуется использовать болты стойкие к коррозии (оцинкованные или нержавеющие).
Характеристики
| Параметр | Значение |
|---|---|
| Материал | Полиэтилен ПЭ100 |
| Диаметры | 63–1200 мм |
| SDR | 11 (16 бар), 13.6 (12,5 бар), 17 (10 бар), 21 (8 бар) |
| Длина отрезков | 1–12 м (по заказу) |
| Температура рабочей среды | До +40° C |
| Фланцевое соединение | Стальные прижимные фланцы с ПНД втулками |
| Цвет | Черный с синей полосой |
| Стандарт | ГОСТ 18599-2001, ТУ 22.21.29-002-03448534-2022 |
Предлагаем вашему вниманию таблицу, которая поможет правильно распланировать или рассчитать нормы загрузки полиэтиленовых труб автотранспортом.
C информацией о соотношении диаметров, толщины стенки, веса изделий можно ознакомиться на странице Технические характеристики ПНД труб.
