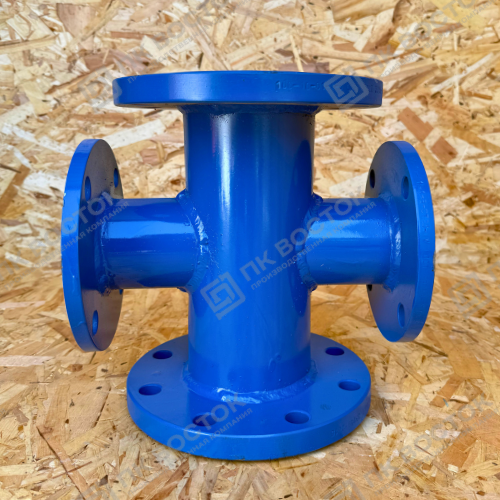

Крест стальной фланцевый (КФ) представляет собой прочный элемент трубопроводной арматуры, предназначенный для равномерного разветвления потока среды на четыре направления под углом 90°. Он обеспечивает надежное фланцевое соединение в системах, где требуется возможность демонтажа и обслуживания оборудования без остановки всей магистрали.
Назначение и сфера применения
Фланцевые крестовины применяются в инженерных сетях различного назначения — от систем отопления и водоснабжения до промышленных трубопроводов. Благодаря своей надежной конструкции, кресты из стали востребованы в ЖКХ, энергетике, нефтегазовой и строительной отраслях.
- Системы водоснабжения и теплоснабжения
- Промышленные трубопроводы и насосные станции
- Сети пожаротушения (внутренние и наружные)
- Технологические линии с неагрессивными средами
- Объекты энергетики, инфраструктуры и транспорта
Разновидности
- Равнопроходные — все четыре отвода имеют одинаковый диаметр.
- Переходные (редукционные) — отводы меньшего диаметра относительно основного трубопровода.
- Диаметры — от Ду 50 до Ду 600.
- Рабочее давление — Ру 10 или Ру 16 (в зависимости от исполнения).
- Цветовая маркировка — красный (для пожарных систем), синий (для водопроводов).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметры (DN) | 50–600 мм |
| Рабочее давление (PN) | 10–16 бар (1,0–1,6 МПа) |
| Материал | Углеродистая сталь Ст20 |
| Температура рабочей среды | До +150 °C |
| Тип соединения | Фланцевое, болтовое |
| Покрытие | Антикоррозионное (грунт-эмаль, эпоксидное, порошковое) |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Особенности конструкции и изготовления
Крестовина состоит из стального корпуса с четырьмя патрубками, каждый из которых оканчивается фланцем для болтового соединения. Все отвода расположены строго под углом 90°, что обеспечивает равномерное распределение потока.
Производство включает этапы сварки корпуса, приварки фланцев, механической обработки, окраски и обязательного контроля качества. Все изделия проходят гидроиспытания на герметичность.
Преимущества
- Разборная конструкция — облегчает обслуживание и замену узлов.
- Совместимость с запорной арматурой и измерительными приборами.
- Высокая прочность и устойчивость к вибрациям и давлению.
- Защита от коррозии благодаря надежному покрытию.
- Долговечность — срок службы более 25 лет при правильной эксплуатации.
Монтаж
- Подготовить сопрягаемые поверхности и установить прокладки между фланцами.
- Выставить крестовину по проектной оси и соединить болтами крест-накрест.
- Провести опрессовку и контроль герметичности.
- После проверки — ввести систему в эксплуатацию.
