Пожарная подставка одинарная фланцевая (ППОФ) стальная представляет собой соединительный элемент, обеспечивающий герметичное присоединение пожарного гидранта к магистральному трубопроводу. Конструкция гарантирует безопасную эксплуатацию систем противопожарного водоснабжения, сохраняя устойчивость при высоких давлениях и неблагоприятных погодных условиях.
Назначение и сфера применения
Подставка под пожарный гидрант одинарная фланцевая ППФО используется для монтажа пожарных гидрантов на сетях наружного водоснабжения. Она обеспечивает прочное разборное соединение с возможностью быстрого обслуживания, что особенно важно при эксплуатации на объектах с повышенными требованиями к безопасности.
- Системы наружного пожаротушения в жилых и промышленных зонах.
- Водопроводные кольцевые и тупиковые сети.
- Промышленные и складские объекты.
- Строительные площадки и технологические зоны.
- Территории с повышенным риском возгорания.
Разновидности
- Диаметр условного прохода (ДУ): от 50 до 600 мм
- Рабочее давление (PN): 10 и 16 бар
- Цветовое исполнение: стандартно красный (RAL 3000) — в соответствии с требованиями пожарной безопасности
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр условного прохода (DN) | От 50 до 600 мм |
| Рабочее давление (PN) | PN 10, PN 16 |
| Материал корпуса | Углеродистая сталь Ст20 |
| Тип соединения | Фланцевое, болтовое |
| Покрытие | Антикоррозионная эмаль (красная, термостойкая) |
| Рабочая температура | От –50 °C до +150 °C |
| Конструкция | Цельносварная, с горизонтальным и вертикальным фланцем |
| Стандарт | ТУ 24.20.40-001-03448534-2022 |
Конструкция и особенности

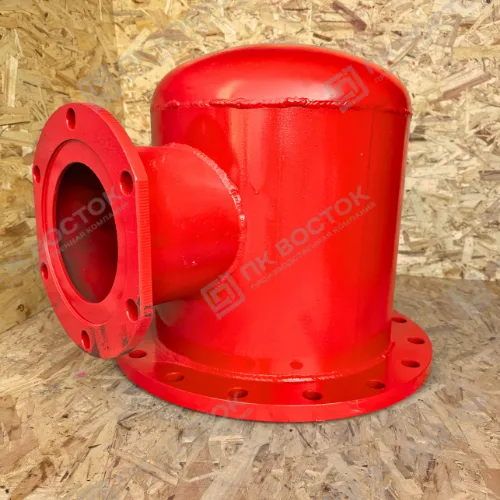

Пожарная подставка одинарная фланцевая состоит из прочного сварного корпуса с двумя фланцами: горизонтальный предназначен для подсоединения к трубопроводу, а вертикальный — для крепления пожарного гидранта. Конструкция обеспечивает устойчивость к гидроударам, вибрациям и механическим нагрузкам. Герметичность достигается благодаря точной обработке фланцевых поверхностей и применению надёжных уплотнительных прокладок.
- Высокая механическая прочность и герметичность соединений
- Минимальные гидравлические потери при подаче воды
- Удобство монтажа и демонтажа при обслуживании гидранта
- Корпус окрашен термостойкой краской, устойчивой к атмосферным воздействиям
- Допускается эксплуатация в районах с суровыми климатическими условиями
Производственный процесс
- Подготовка и резка трубных заготовок требуемого диаметра.
- Сварка корпуса и приварка фланцев по осям.
- Обработка уплотнительных поверхностей фланцев для обеспечения точности посадки.
- Нанесение антикоррозионного и термостойкого покрытия.
- Контроль геометрии, герметичности и качества сварных соединений.
- Маркировка изделия и упаковка для транспортировки.
Преимущества
- Простота установки и технического обслуживания.
- Высокая стойкость к коррозии и атмосферным воздействиям.
- Надёжное фланцевое соединение с гидрантами стандартного исполнения.
- Совместимость с арматурой и фитингами по ГОСТ и ТУ.
- Долговечность эксплуатации при минимальном обслуживании.
- Стабильная работа при изменении давления и температуры.
- Производство сертифицировано и соответствует техническим условиям.
Монтаж
- Соединить горизонтальный фланец подставки с магистральным трубопроводом через уплотнительную прокладку.
- Установить пожарный гидрант на вертикальный фланец подставки.
- Совместить отверстия и закрепить болтовыми соединениями по схеме «крест-накрест».
- Проверить герметичность узлов, выполнить опрессовку системы.
- После проверки ввести установку в эксплуатацию.
