Ревизия-тройник с ПЭ заглушкой
Ревизия-тройник ПНД ПЭ100 с резьбовой крышкой (также называемая прочистка) — это элемент полиэтиленового трубопровода, обеспечивающий удобный доступ к внутренней полости трубы для технического обслуживания, промывки, ревизии и диагностики состояния системы. Конструкция предназначена для безнапорных и слабонапорных сетей, где требуется периодическая очистка или контроль.
Основные области применения:
- канализационные и ливневые системы;
- дренажные и водосточные линии;
- инженерные сети жилых, промышленных и коммунальных объектов;
- наружные и подземные трубопроводы из ПНД.
Разновидности
Ревизионные тройники ПНД ПЭ100 с крышкой выпускаются в различных исполнениях, отличающихся по диаметру, SDR и углу отвода.
- Диаметр — от 50 до 400 мм.
- SDR — 11, 13.6, 17, 21 (рабочее давление от 8 до 16 бар).

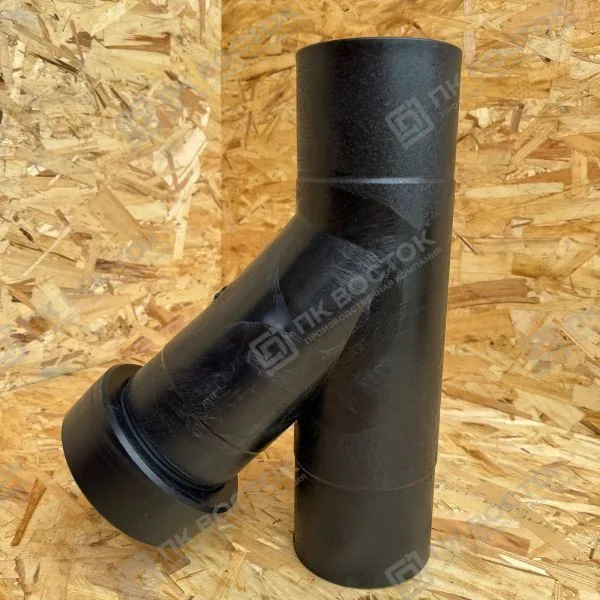

- Угол отвода — 45° или 90°, в зависимости от особенностей прокладки сети.
Конструкция и внешний вид

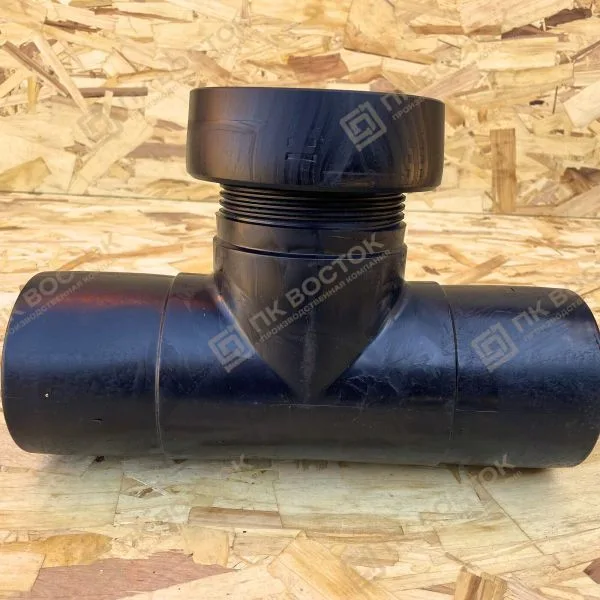

Ревизия-тройник с резьбовой крышкой состоит из прочного корпуса из полиэтилена ПЭ100 (патрубок ГОСТ 18599-2001) с отводом, оборудованным резьбой и герметичной заглушкой. Конструкция полностью сварная и обеспечивает герметичность даже при перепадах давления.
- Основной корпус — прямоточный тройник ПЭ100 SDR11 или SDR17;
- Отвод с наружной резьбой и герметичной полиэтиленовой крышкой;
- Уплотнение на крышке исключает утечку при эксплуатации;
- Цвет изделия — чёрный с синей полосой (типовой для ПНД труб).
Способ изготовления
Ревизия производится методом сварки сегментов полиэтиленовых труб либо литьём под давлением (для диаметров до 110 мм). После сборки устанавливается резьбовая крышка и проводится проверка герметичности. Производство выполняется по ТУ 24.20.40-001-03448534-2022.
- Резка сегментов трубы под заданным углом;
- Сварка элементов в тройник (стыковая);
- Обработка и нарезка резьбы;
- Монтаж крышки и проверка герметичности соединений.
Преимущества изделия
- Удобный доступ к внутренней полости труб без демонтажа системы;
- Резьбовая крышка обеспечивает надёжную герметизацию;
- Небольшой вес, простота установки и транспортировки;
- Отсутствие коррозии и химическая стойкость;
- Гигиеничность и экологическая безопасность материала;
- Минимальные затраты на обслуживание;
- Долговечность — срок службы до 50 лет.
Характеристики
| Параметр | Значение |
|---|---|
| Материал | Полиэтилен ПЭ100 |
| Тип соединения | Стыковая сварка / электросварка |
| Диаметр | 50–400 мм |
| Угол отвода | 45° или 90° |
| SDR | SDR11 / SDR13.6 / SDR17 / SDR21 |
| Рабочее давление | до 16 бар |
| Тип крышки | Резьбовая заглушка с уплотнением |
| Срок службы | до 50 лет |
| Стандарт производства | ТУ 22.21.29-002-03448534-2022 |
