Тройники ПНД 225 мм

Тройники ПНД 225 мм для полиэтиленовых труб

Тройник ПНД 225 мм используют при строительстве и модернизации полиэтиленовых трубопроводов, когда необходимо организовать дополнительное подключение к магистрали Ø225 мм. Фитинг позволяет разветвить линию, подключить трубопровод меньшего диаметра или изменить конфигурацию сети.

В ПК Восток можно заказать тройник ПЭ 225 литой, сварной или электросварной. Для магистрали Ø225 мм доступны равнопроходные модели и редукционные тройники с боковым выходом от 50 до 200 мм. Исполнение подбирают с учетом диаметра труб, SDR и способа соединения.

Литые тройники ПНД 225

Литой тройник изготавливают методом формования полиэтилена. Цельная конструкция с тремя патрубками подходит для устройства ответвлений и подключения труб разного диаметра.

• Равнопроходной тройник 225 мм — соединяет три трубы Ø225 мм. Используется для разветвления магистрали без изменения диаметра выходов.
• Редукционный тройник 225×200×225 — позволяет подключить боковую линию Ø200 мм при сохранении основной магистрали Ø225 мм.
• Тройники 225×110×225, 225×90×225, 225×75×225, 225×63×225 и 225×50×225 и другие — применяют для подключения ответвлений меньшего сечения. Диаметр бокового патрубка выбирают по проекту трубопровода.

Литые тройники доступны в SDR 11 и SDR 17. При выборе учитывают характеристики соединяемых труб и допустимое рабочее давление фитинга.

Сварные тройники ПНД 225

Сварные тройники изготавливают из полиэтиленовых сегментов. Такая конструкция позволяет подобрать форму и направление ответвления для конкретной схемы трубопровода. Для магистрали Ø225 мм предусмотрены равнопроходные и редукционные исполнения.

• Сварной тройник 90° — формирует боковое ответвление под прямым углом. Равнопроходная модель соединяет трубы Ø225 мм, а редукционная позволяет подключить линию диаметром от 50 до 200 мм.
• Сварной косой тройник 45° — имеет наклонный боковой патрубок. Его используют в трубопроводах, где ответвление должно отходить под углом 45°. Выпускается в равнопроходном и редукционном исполнениях.

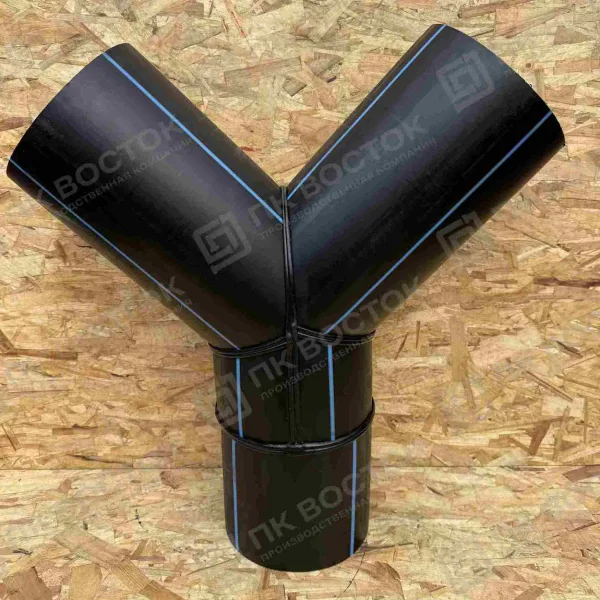

• Сварной Y-образный тройник — образует разветвление с наклонными выходами. Подходит для схем, в которых необходимо объединить или распределить трубные линии под углом. Конфигурацию патрубков выбирают по проектным параметрам.

Сварные тройники доступны в SDR 11, 13.6, 17, 21 и 26. Для сегментных изделий необходимо учитывать конструкцию фитинга: номинальное давление может отличаться от давления труб, из которых собрана магистраль.

Электросварные тройники ПНД 225

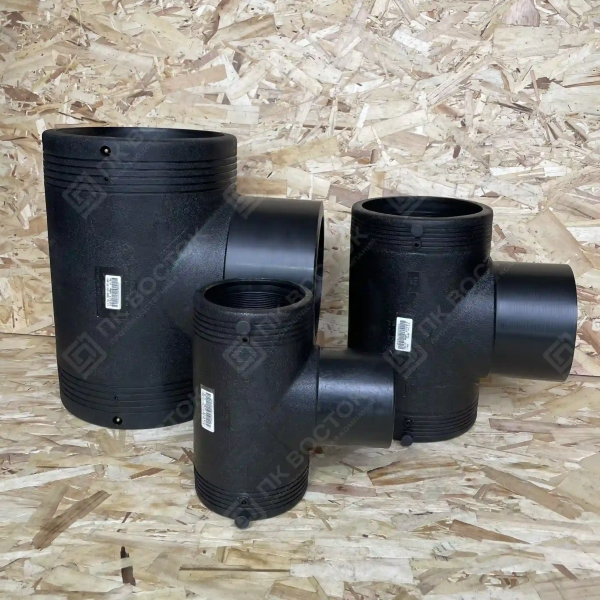

Электросварной тройник 225×225×225 предназначен для соединения трех полиэтиленовых труб одинакового диаметра. Редукционные модели позволяют подключить боковую линию меньшего сечения, если необходимое исполнение предусмотрено производителем.

В корпус фитинга встроена нагревательная спираль. При подключении сварочного аппарата она нагревает контактную зону и обеспечивает соединение с трубой. Перед монтажом необходимо подготовить поверхности, закрепить детали и выполнить сварку по параметрам изготовителя.

Электросварные тройники доступны в SDR 11 и SDR 17. При подборе проверяют совместимость фитинга и труб по диаметру, SDR и технологии сварки.

Рабочее давление тройников 225 ПЭ100 и SDR

SDR показывает отношение наружного диаметра трубы к толщине ее стенки. При одинаковом материале трубы меньший SDR соответствует более толстой стенке и более высокому номинальному давлению.

Для труб ПЭ100 при транспортировании воды при температуре 20 °C номинальные классы давления соответствуют следующим значениям:

Эти значения относятся к трубам ПЭ100, а не автоматически ко всем тройникам соответствующего SDR. Для литых и электросварных фитингов рабочее давление проверяют по технической документации производителя.

Для сварных сегментных тройников учитывают коэффициент снижения номинального давления. Согласно ГОСТ Р 70628.3-2023, для тройников, изготовленных из сегментов труб, применяется коэффициент 0,5. Чтобы обеспечить требуемое давление узла, может потребоваться изготовление тройника из труб с более толстой стенкой, чем у соединяемой магистрали.

Купить тройник ПНД 225 мм от производителя

ПК Восток предлагает тройники ПНД 225 мм для монтажа полиэтиленовых трубопроводов. Можно подобрать равнопроходной фитинг или редукционное исполнение с боковым выходом от 50 до 200 мм.

Поставляем литые, сварные и электросварные тройники от производителя. Если необходимого исполнения нет в наличии, изготовим его на заказ. Средний срок производства — 3 дня.

Цена указана с НДС. Для расчета стоимости сообщите диаметр магистрали и ответвления, тип тройника, SDR и назначение трубопровода. Это позволит уточнить доступное исполнение, рабочие параметры и сроки поставки.
